题目内容
如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（ ）
| A．电流表A1和电压表V1 | B．电流表A1和电压表V2 |
| C．电流表A2和电压表V1 | D．电流表A2和电压表V2 |

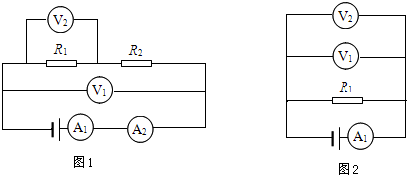

当开关断开时等效电路图如图1所示；当开关闭合时等效电路图如图2所示．
∵开关S2闭合前后电压表V1始终测电源的电压，
∴电压表V1的示数不变；
∵开关S2闭合前电压表V2测串联电路R1两端的电压，闭合后测电源的电压，
∴根据串联电路总电压等于各分电压之和可知，开关闭合后V2的示数增大；
∵开关S2闭合前电流A2测串联电路的电流，闭合后被短路，
∴电流表A2的示数减小；
∵电阻越串越大、大于任何一个分电阻，
∴根据I=
可知，开关S2断开前测串联电路电流、开关S2闭合后测R1简单电路电流，A1示数增大．
故选B．
∵开关S2闭合前后电压表V1始终测电源的电压，
∴电压表V1的示数不变；
∵开关S2闭合前电压表V2测串联电路R1两端的电压，闭合后测电源的电压，
∴根据串联电路总电压等于各分电压之和可知，开关闭合后V2的示数增大；
∵开关S2闭合前电流A2测串联电路的电流，闭合后被短路，
∴电流表A2的示数减小；
∵电阻越串越大、大于任何一个分电阻，
∴根据I=
| U |
| R |
故选B．
