Question

按题目要求作图
（1）在图1中画出滑轮组最省力的绕线方式．
（2）图2中，甲图是一把钢丝钳，A是剪钢丝处，B为手的用力点，O为转动轴（支点）；乙图为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂L₁和阻力F₂．

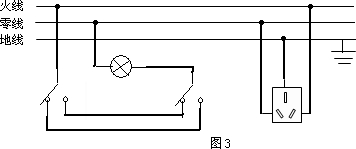

（3）请将图3中的楼道电灯装上双掷开关并将三孔插座正确地连入家庭电路．

Answer 1

分析：（1）图中滑轮组由一个动滑轮和一个定滑轮组成，有两种绕线方法，承担重物的绳子的根数越多越省力．
（2）力臂的画法：
①首先根据杠杆的示意图，确定杠杆的支点．
②确定力的作用点和力的方向，画出力的作用线．
③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．
（3）由于在楼道两头都能开灯和关灯，故应用两个单刀双掷开关，让它们的静触头相连接，一个开关的动触头接电灯的一端，另一个动触头接电源的一端．
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线．当金属外壳的用电器漏电时，上孔接地线，人体接触漏电的金属外壳用电器时，地线把人体短路，防止发生触电事故．

解答：解：（1）图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮开始缠绕，如图所示：

（2）由图可见，当用力F₁时，钳子将沿顺时针方向转动，所以阻力方向向下；从支点向动力作用线做垂线，垂线段的长度即为动力臂．如下图所示：

（3）由于在楼道两头都能开灯和关灯，故应用两个单刀双掷开关，让它们的静触头相连接，一个开关的动触头接电灯的一端，另一个动触头接电源的一端；
三孔插座应该上孔接地线，左孔接零线，右孔接火线，故答案如下图：

点评：（1）本题画最省力的绕绳方法：绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮．
（2）作力臂时要找好支点与力的作用线，因为力臂是从支点到力的作用线的距离．
（3）本题考查了连接楼梯开关电路和三孔插座接法的能力．注意合理利用单刀双掷开关静触头和动触头．
