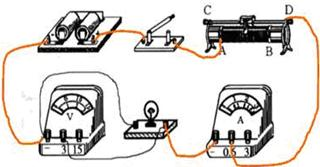

小丽做“测量小灯泡电功率”的实验，如图1所示是实验所用到的器材
（1）用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整；
（2）完成电路连接井闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压（3v）出现故障的可能原因是______（填字母代号）
A．灯泡短路；B．灯泡断路；C．电压表短路；D．电流表断路
（3）排除电路故障后，灯泡正常发光时，电压表的示数是2.5V．电流表示数如图2所示，此时小灯泡的电功率是______w．

Answer 1

解：（1）把灯与电流表、滑动变阻器、开关、电源串联．
（2）闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压，说明电压表能与电源两极相通，故是灯发生了断路．
（3）电流表的量程为0-0.6A，分度值为0.02A，示数为0.3A，额定功率P=UI=2.5V×0.3A=0.75W．
故本题答案为：B；0.75．

分析：（1）测量灯的电功率的实验中，用电压表测灯的电压，用电流表测灯的电流，用滑动变阻器调节灯两端的电压，故要把灯与电流表、滑动变阻器、开关、电源串联起来，电压表与灯并联．
（2）当灯不亮，电流表无示数，且电压表有示数时，说明电压表能与电源相通，是灯处断路了．
（3）根据电流表的量程和分度值读数，由P=UI计算电功率．
点评：本题考查了灯的电功率测量实验中的电路的连接、电流表的读数、功率的计算及故障的判断．
