Question

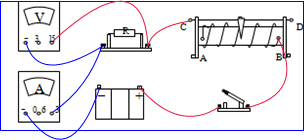

在图中方框内画出伏安法测电阻的电路图，并根据电路图连接电路．

在连接电路图时开关应处于________状态，滑动变阻器的滑片应位于________（填A或B）端，这主要是为了避免电路中的________过大，而烧坏电路中的有关元件．在伏安法测电阻的实验中，利用R=U/I计算出各次的电阻值．但算出的结果往往是不同的，应该采取________的办法来减小实验误差．

Answer 1

断开    A    电流    多次测量取平均值
分析：①对照实物图，先画电源，然后画导线从电池的正极出发，经各个用电器回到电池负极，电流表串联在电路中，电压表并联在R的两端；
②在连接电路时开关应处于断开状态，滑动变阻器的滑片应处于最大值，以免接错，电流过大烧坏用电器；
③在伏安法测电阻的实验中，利用R=计算出各次的电阻值，算出的结果往往不同，采取多次测量取平均值的办法可以减小误差．
解答：
①伏安法测电阻的电路图如下：
；
②实物连接如下：
．
故答案为：断开；A；电流；多次测量取平均值．
点评：此题主要考查学生对伏安法测电阻的探究实验和减小误差的方法的理解和掌握，难度不大，属于基础题．
