题目内容
在“用电压表和电流表测末知电阻的阻值”实验中，如图所示
（1）请把电流表和电压表连入电路；
（2）请在方框内画出相应的电路图；
（3）在某次实验中，电压表为2.8V，电流表的示数如图所示，则通过电阻的电流是______A，电阻值是______Ω，电阻消耗的功率为______W．
（1）请把电流表和电压表连入电路；
（2）请在方框内画出相应的电路图；
（3）在某次实验中，电压表为2.8V，电流表的示数如图所示，则通过电阻的电流是______A，电阻值是______Ω，电阻消耗的功率为______W．
（1）由图中电流表的表盘知，电流表选择0～0.6A，电流表串联在电路中，
电源由2节干电池组成，电压为3V，电压表选择0～3V，电压表并联在定值电阻两端，

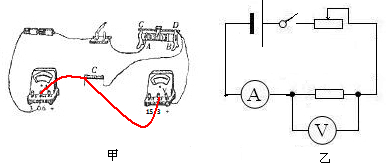

如甲图．
（2）画出电源符号，从正极出发，依次画出开关、滑动变阻器、定值电阻、电流表的符号，到电源的负极，电压表并联在定值电阻两端．如乙图．
（3）电流表使用的0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.28A，
R=
=
=10Ω，
P=UI=2.8V×0.28A=0.784W．
故答案为：①如甲图；②如乙图；③0.28；10；0.784．
电源由2节干电池组成，电压为3V，电压表选择0～3V，电压表并联在定值电阻两端，
如甲图．
（2）画出电源符号，从正极出发，依次画出开关、滑动变阻器、定值电阻、电流表的符号，到电源的负极，电压表并联在定值电阻两端．如乙图．
（3）电流表使用的0～0.6A，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.28A，
R=
| U |
| I |
| 2.8V |
| 0.28A |
P=UI=2.8V×0.28A=0.784W．
故答案为：①如甲图；②如乙图；③0.28；10；0.784．
