题目内容

如图所示的电路，要使两个小灯泡L1，L2串联，应（　　）

A. 断开开关S1，S2，闭合开关S3 B. 断开开关S1，S3，闭合开关S2

C. 断开开关S1，闭合开关S2，S3 D. 断开开关S2，闭合开关S1，S3

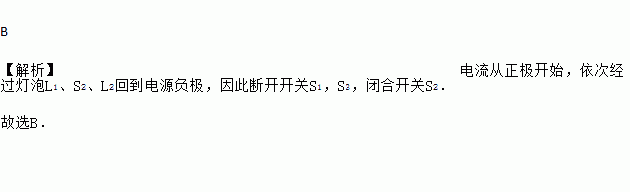

B 【解析】电流从正极开始，依次经过灯泡L1、S2、L2回到电源负极，因此断开开关S1，S3，闭合开关S2． 故选B．
练习册系列答案
相关题目

如图所示是测量小车运动平均速度的实验装置示意图，让小车从静止开始沿斜面向下运动，关于小车通过前半段路程s1、后半段路程s2和全程s的平均速度的判断，正确的是（ ）

A. 小车通过s1的平均速度最大

B. 小车通过s2的平均速度最大

C. 小车通过s的平均速度大于通过s1的平均速度

D. 小车通过s2的平均速度小于通过s的平均速度

BC 【解析】小车由静止沿斜面做加速运动，所以上半段路程的平均速度最小，下半段路程的平均速度最大，整个路程的平均速度居中，所以小车通过s2的平均速度最大，小车通过s1的平均速度最小，故A错误，B正确。 小车通过s的平均速度大于通过s1的平均速度，故C正确。 小车通过s2的平均速度大于通过s的平均速度，故D错误。 答案为BC。

在进行“怎样使两个小灯泡亮起来”的探究活动中，小明、小红和小华三人把一只开关和两个小灯泡逐一顺次连接后，刚将线路两端接到电源两极，L2就亮了，但L1不亮．

（1）他们在实验操作中不当之处是：_____

（2）请在图甲的方框中画出他们所连接电路的电路图_____；

（3）关于L1不亮，小明认为L1的灯丝断了，但小红说L1没坏．你认为_____的观点一定是错的，理由是_____．

（4）小华支持小红的观点，他认为L1不是不亮，而是亮度太暗，人眼观察不到．灯L1是否真的损坏？请你设计一种检查方法（在图乙的方框中解答或画图说明）_____．

连接电路时，开关未断开 见解析 小明 两灯串联，如果灯L1的灯丝断了，则电路断路，电路中没有电流，灯L2不亮 用导线将L2短路，若L1亮，则L1没有坏 【解析】（1）刚将线路两端接到电源两极，L2就亮了，说明此时电路是通路，开关没有断开，实验操作中不当之处是：连接电路时，开关未断开． （2）由题意“把一只开关和两个小灯泡逐一顺次连接”可知，电源、开关、两灯泡是串联的，电路图如图所示： ...

如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝，要吹热风应闭合开关_____，此时A与B_____联在电路中．

S1和S2 并 【解析】这是A和B组成的并联电路，S1在干路上，S2在B所在的支路上． 当S1闭合，S2断开时，B所在支路没有接通，只有A工作，吹出的是冷风； 当S1和S2都闭合时，A与B并联，同时工作，吹出的是热风； 当S2闭合，S1断开时，A、B两用电器都不工作．

当开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（　　）

A. 一定是串联 B. 一定是并联

C. 可能串联也可能并联 D. 以上说法都不对

C 【解析】试题分析：串联电路中的开关，控制整个电路；并联电路干路中的开关控制整个电路，而支路开关只控制支路中的用电器． 【解析】 如果两盏灯串联，则开关闭合时，两盏灯同时工作，断路时两盏灯同时熄灭； 如果两盏灯并联，开关在干路上，则同样可以让两个灯泡同时亮同时熄灭； 故两个灯泡连接的方式可以串联也可以并联． 故选C．

小明同学探究了“不同物质吸热升温的现象”，同时又探究了“不同燃料燃烧的放热能力”，他设计了两组实验装置如图所示：

(1)你认为研究不同燃料燃烧的放热能力应选用________(选填“甲”或“乙”)组器材。

(2)观察甲、乙两图，除了图中相同的器材，还要用到的相同器材是________。

(3)秒表是用在________(选填“甲”或“乙”)组实验中。甲组实验是通过________________来反映物质吸收热量的多少，乙组是通过__________________来反映燃料放出热量的多少。

(4)购买一盒薯片，设计实验估测薯片的热值，应选用上述______(选填“甲”或“乙”)组来进行测量，然后将实验结果与包装盒上注明的薯片的热值进行比较，结果是____(选填“偏大”或“偏小”)，原因是______。

乙 天平 甲 加热时间 升高温度 乙 偏小 薯片放出的热量不能被水完全吸收(或薯片不能完全燃烧) 【解析】（1）因为是研究不同燃料燃烧放热能力，所以应使用不同的燃料，故选乙组器材； （2）观察甲、乙两图，物质的质量都必须相等，所以还要用天平称量质量，即要用到相同的器材是天平； （3）甲组实验是通过加热时间的多少来反映物质吸收热量的多少，所以秒表用在甲装置中；乙组是通过水温升高的度...

在一根细长的玻璃管里装入半管水，再倒入半管酒精，充分混合后总体积将_________，这一现象说明_______________。把糖放在热水里比放在冷水里化得快些是因为____________________________。

变小 分子间有间隙 温度越高扩散速度越快 【解析】在一根细长的玻璃管里装入半管水，再倒入半管酒精，充分混合后总体积减小，是由于酒精分子运动到水分之中，说明了分子间有间隙分子，物体温度越高，分子的无规则运动越剧烈，扩散越快，所以把糖放在热水里比放在冷水里化得快。

如图所示，在一个配有活塞的厚玻璃筒里放一小团棉花，把活塞迅速压下去，棉花会燃烧起来，这是因为________________使空气的______________增大，__________升高，达到棉花的燃点。

对气体做功 内能 温度 【解析】下压活塞时，活塞对筒内的空气做功，机械能转化为空气的内能，使气体的内能增加、温度升高，当温度升高达到棉花的着火点时，筒内棉花燃烧起来。

坐在飞机上，下面的云“变幻莫测”，犹如“腾云驾雾”一般，真是一道美丽的风景。下面说法正确的是（ ）。

A. “变幻莫测”是以地面做参照物，“腾云驾雾”是以飞机做参照物；

B. “变幻莫测”是以飞机做参照物，“腾云驾雾”是以云做参照物；

C. “变幻莫测”是以地面做参照物，“腾云驾雾”是以云做参照物；

D. “变幻莫测”是以飞机做参照物，“腾云驾雾”是以地面做参照物；

B 【解析】变幻莫测指的是云，是以飞机做参照物；腾云驾雾指的是飞机，是以云做参照物，说飞机的飞行状态。 故答案为：B
