测定标有“2.5V”灯泡的额定功率．

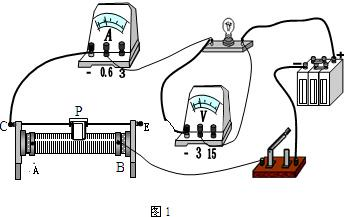

（1）将图1中电路连接补充完整．

（2）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是______调节滑动变阻器，应使电压表指针指在______V的位置上．
（3）若此时电流表的示数如图2所示，则灯泡的额定功率约是______W．
（4）实验过程中，由于不小心造成灯泡断路，则电路中可能出现的现象是（请说出一条）______．

Answer 1

解：（1）灯泡额定电压为2.5V，电压表选选择3V量程；电流表、灯泡、滑动变阻器串联接入电路，滑动变阻器接下面接线柱，电路图如图所示．
（2）滑动变阻器在实验中除能起保护电路的作用外，另一个主要作用是调节灯泡两端的电压，
调节滑动变阻器，应使电压表指针指在2.5V的位置上．
（3）电流表量程是0.6A，最小分度值是0.02A，示数是0.2A，灯泡额定功率P=UI=2.5V×0.2A=0.5W．
（4）实验过程中，由于不小心造成灯泡断路，则电路中可能出现的现象是灯泡熄灭．
故答案为：（1）电路图如图1所示．（2）调节灯泡两端的电压；2.5．（3）0.5；（4）灯泡熄灭．
分析：（1）根据灯泡额定电压选择电压表量程，电流表、灯泡、滑动变阻器串联接入电路，注意滑动变阻器接下面接线柱．
（2）调节滑动变阻器滑片位置，改变电路总电阻，电路电流改变，从而改变灯泡两端的电压；
电压表测灯泡两端电压，当灯泡电压为额定电压时，灯泡正常发光．
（3）确定电流表量程、最小分度值，根据指针位置读出电流表示数，由P=UI求出灯泡的额定功率．
（4）灯泡断路最直接的现象是灯泡熄灭，电流表示数为零，电压表示数变大．
点评：本题考查了连接实物图、滑动变阻器的作用、电流表读数、求灯泡功率等内容，是实验的常考内容，是一道基础题；
连接电路时要注意滑动变阻器的接法，滑动变阻器四个接线柱不能同时接上面两个接线柱，应接一上一下两个接线柱；
对电表读数时应先确定电表的量程与最小分度值，然后根据指针位置读数．
