Question

（1）如图甲所示为修剪树枝的剪刀，O为转动轴（支点）．请在图中画出F₁的力臂L₁，并在A点画出阻力F₂的示意图．
（2）如图乙所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路．

Answer 1

分析：（1）阻力时阻碍杠杆转动的力；
根据力臂的概念画出F₁的力臂L₁；
（2）将各个元件并列地连接在一起构成并联电路，根据题目中的要求，试着将开关和电源放入虚线框，分析是否符合要求．

解答：解：（1）做出F1的作用线，标出从支点到动力作用线的距离，即为动力臂L₁；
动力F₁的作用是使杠杆沿逆时针方向转动，而阻力F₂的作用是阻碍其转动，所以F₂的方向垂直于杆向下；
（2）若将电源置于上面的虚线框，开关置于下面的虚线框，两个开关都闭合，两灯可组成并联电路，符合要求；
若将电源置于下面的虚线框，开关置于上面的虚线框，则两个开关都闭合后，上面的灯泡被开关短路，只剩下面的灯泡工作，不符合题意；

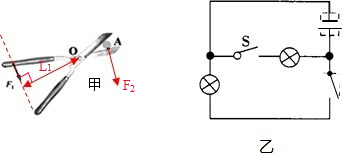

故答案如图所示：
．

点评：（1）画力臂，关键是确定支点和力的作用线，从支点向力的作用线引垂线，垂线段的长度即为力臂，只要细心，不会出错；
此题中，阻力的方向的判定是关键，由于动力使杠杆向逆时针方向转动，所以阻力应使杠杆沿顺时针方向转动；
（2）要能正确地填入电路符号，首先要掌握并联电路的连接方法，将各元件接入后分析是否符合题意，分析起来更加方便．
