Question

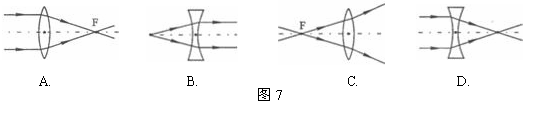

图是小明同学画出的通过凸透镜或凹透镜折射后的光线，其中正确的是

Answer 1

A

解析试题分析：A、平行于主光轴的光线经凸透镜折射后折射光线通过焦点，故本选项正确．
B、光线经凹透镜折射后折射光线应发散出去，而图中是会聚，故本选项错误．
C、过焦点的光线经凸透镜折射后折射光线应平行于主光轴，故本选项错误．
D、平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，故本选项错误．
故选A．
考点：透镜的光路图
点评：解决本题的关键是熟知凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。凹透镜有三条特殊光线：过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点。
