题目内容
如图所示，电源两端电压U保持不变。当开关S1闭合、S2断开，滑动变阻器接入电路中的电阻为RA时，电压表的示数为U1，电流表的示数为I1，电阻R1的电功率为P1，电阻RA的电功率为PA=4.5W;当开关S1、S2都闭合，滑动变阻器接入电路中的电阻为RB时，电压表的示数为U2=2V，电流表的示数为I2，电阻RB的电功率为PB。已知：R1:R2=2:1，P1:PB=1:10，U1:U2=3:2。求：
（1）电源两端的电压U；
（2）电阻R2的阻值.

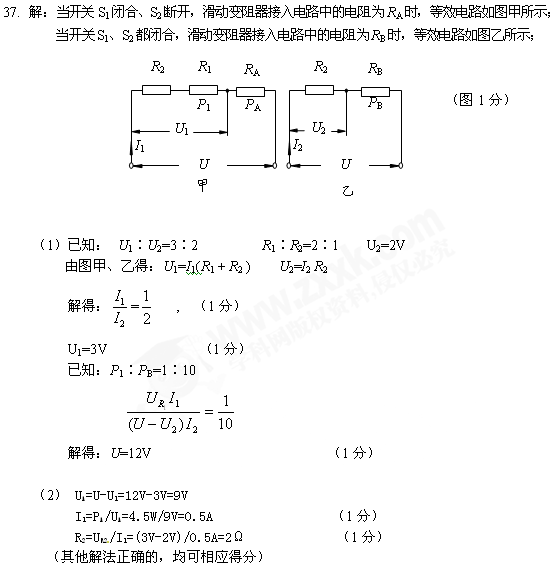

解析
