题目内容

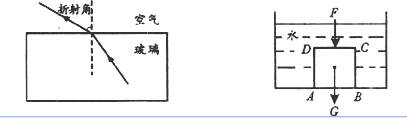

 (1)图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。请在图中画出该入射光线的折射光线的大概位置，并标出折射角。

(2)如图ll所示，长方体ABCD浸没在水中。请在图中画出长方体所受重力及水对CD 面的压力的示意图。

练习册系列答案
相关题目
（2007?成都模拟）小陈同学所在的物理兴趣小组，利用所学知识设计了一个简易电子拉力计，图左是其原理图．该装置中电流表的示数可以显示拉力的大小．他们最初选用的主要器材及其规格是：
A．电池组（能够提供6V恒定不变的电压）
B．电流表（最程为0～0.6A）
C．定值电阻R0（电阻为l0Ω）
D．硬电阻丝R（长度为1cm．总电阻为50Ω，电阻随长度均匀变化；滑片P与R接触良好且摩擦不计）
E．硬质弹簧（导电性能良好，电阻不计；能承受的最大拉力是150N，当拉力小于150N时，其伸长量△l与所受拉力F的关系图线见图右）

（1）该拉力计能够测量出的最大拉力是
100
100
N．
（2）为了增大拉力的测量范围，小陈他们又找来了如图左所示的一个定滑轮、一个滑轮组和一个杠杆，另有绕线若干．

①小陈他们已安好定滑轮，请你再选用图中的滑轮组或杠杆在图右的虚线框中进行适当的连接，并画出拉环的位置，使测力计拉力的测量范围变为原来的三倍（若需要文字说明，请写在图右下方的空白处）．
②在你新设计的拉力计中，电流表表盘上0.3A处应标
240
240
N．
（注：滑轮和杠杆重不计，摩擦不计）
某中学九年级（1）班物理课外兴趣小组在收集有关质量的测量工具时整理信息如下：
（一）天平和台秤可以测出物体的质量，用某天平测物体的质量时，右盘的砝码及游码如图1所示，则左盘物体的质量为
63
63
g．


（二）用弹簧秤进行测量也可以得出物体的质量．某次测量时弹簧秤的示数如图2所示若g取10N/kg，则物体的质量为
0.2
0.2
kg．
（三）杆秤也是一种常见的测量工具．该兴趣小组为了研究杆秤的刻度是否均匀，取一把刻度尺和一些已知质量的钩码来研究．在刻度尺最左端加上配重，刻度尺和配重的总重力为G0，它们的重心C位于提纽O左边l0处，如图3所示．用质量为m1的钩码做秤砣，用质量不计的细绳和小铁钩在提纽O左边l1处做一秤钩．现逐次增加秤钩处的钩码，调节秤砣的位置，使刻度尺保持平衡，记录下每次平衡时秤钩处的钩码质量mx与秤砣离提纽O的距离x，以x为横坐标，以mx为纵坐标，作出了如图4所示的图线，其中x0是直线与x轴的交点．
（1）图线中x0=
G0L0
m1g
．
G0L0
m1g
．
（用字母G0、l0、l1、m1、g表示）
（2）图线显示的是一条直线说明了
杆秤的刻度是均匀的
杆秤的刻度是均匀的
．
杆秤也是一种常见的称量工具．该兴趣小组为了研究杆秤的刻度是否均匀，取一把刻度尺和一些已知质量的钩码来研究．在刻度尺最左端加上配重，刻度尺和配重的总重力为G0，它们的重心C位于提钮O左边L0处，如图1所示，用质量为m1的钩码做秤陀，用质量不计的细绳和小铁钩在提钮O左边L1处做一秤钩．现逐次增加秤钩处的钩码，调节秤陀的位置，使刻度尺保持平衡，记录下每次平衡时秤钩处的钩码质量mx与秤砣离提钮O的距离x，以x为横坐标，以mx为纵坐标，作出了如图2所示的图线，其中x0是直线与x轴的交点．

（l）图2线x0=
G0L0
m1g
G0L0
m1g
．（用字母G0、L0、L1、m1、g表示）
（2）图2线显示的是一条直线说明了
杆秤的刻度是均匀的
杆秤的刻度是均匀的
．
某科技小组的同学们准备对市场上一批标有“22V-10W”的灯泡进行一项质量检测．他们用如图甲所示的电路来进行实验，选择其中一个灯泡，测出这个灯泡在不同电压下的实际电流值（见下表）．实验操作可靠、数据无误．

电压U/V 18.0 18.5 l9.0 19.5 20.0 21.0 21.5 22.0 22.5 23.0 23.5 24.0
电流I/A 0.417 0.426 0.434 0.441 0.447 0.458 0.462 0.467 0.47l 0.475 0.479 0.482
（1）根据该小组所用的电路图来帮助他们连接图乙中未完成的实物电路．
（2）通过分析该小组的实验记录，可以发现这种灯泡在额定电压下工作时，其消耗的功率为
10.274
10.274
W，该功率
大于
大于
（填“大于”、“小于”或“等于”）其额定功率．
（3）假如用来生产这种灯泡的钨丝的粗细是一定的，为使其在额定电压下工作时消耗的功率等于额定功率，其长度为一确定的数值l0，那么实际上这个灯泡钨丝的长度比 l0
短
短
（填“长”或“短”）．
（4）该实验如果想获得更准确的结论，你认为还需要做的工作是
多次测量求平均值
多次测量求平均值
．
