20、在做“测量小灯泡的电功率”实验时，选用额定电压为3.8V、电阻约为10Ω的小灯泡一个，电压为6V的铅蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（20Ω、1A）和开关各一个，导线若干．
（1）图1是小明没有连接完整的实验电路，请你用笔画线代替导线，将电路连接完整．
（2）某实验小组连接完电路闭合开关，发现无论怎样移动滑动变阻器的滑片P的位置，电流表和电压表的示数保持不变，灯泡保持较暗的亮度不变，则造成这一现象的原因是
（3）该小组的同学改正电路后，继续进行实验．当滑动变阻器的滑片P移到某一位置时，电压表的示数如图2所示，则小灯泡两端的电压为
（1）图1是小明没有连接完整的实验电路，请你用笔画线代替导线，将电路连接完整．
（2）某实验小组连接完电路闭合开关，发现无论怎样移动滑动变阻器的滑片P的位置，电流表和电压表的示数保持不变，灯泡保持较暗的亮度不变，则造成这一现象的原因是
滑动变阻器都接下面两个接线柱
．（3）该小组的同学改正电路后，继续进行实验．当滑动变阻器的滑片P移到某一位置时，电压表的示数如图2所示，则小灯泡两端的电压为
2
V，电流表的示数为0.25A，此时小灯泡消耗的电功率为0.5
W，它小于
（选填“小于”、“大于”或“等于”）小灯泡的额定功率．分析：（1）由灯泡的额定电压确定电压表的量程，电压表与灯泡并联，注意正负接线柱．
滑动变阻器选择一上一下接线柱，串联在电路中．
（2）闭合开关，移动滑动变阻器滑片，不能改变电压表和电流表的示数及灯泡的亮度，说明滑动变阻器都接上面或都接下面两个接线柱．
通过灯泡的亮度来判断滑动变阻器接线柱的连接情况．
（3）电压表读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．
知道灯泡的电压和电流，根据P=UI计算功率．
实际电压大于额定电压，实际功率大于额定功率．
滑动变阻器选择一上一下接线柱，串联在电路中．
（2）闭合开关，移动滑动变阻器滑片，不能改变电压表和电流表的示数及灯泡的亮度，说明滑动变阻器都接上面或都接下面两个接线柱．
通过灯泡的亮度来判断滑动变阻器接线柱的连接情况．
（3）电压表读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．
知道灯泡的电压和电流，根据P=UI计算功率．
实际电压大于额定电压，实际功率大于额定功率．
解答：解：（1）灯泡额定电压是3.8V，电压表选择0～15V量程，电压表与灯泡并联．

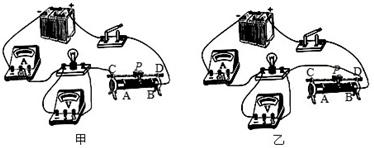

滑动变阻器已经选定了下面接线柱，任意选择上面一个接线柱串联在电路中，如图．
（2）无论怎样移动滑动变阻器的滑片，电压表和电流表及灯泡亮度都不变，滑动变阻器不起改变电阻的作用．
滑动变阻器都接上面两个接线柱时，滑动变阻器相当于导线，电路电阻最小，电路电流最大，灯泡最亮，移动滑片，灯泡较亮而不改变．
滑动变阻器都接下面两个接线柱时，滑动变阻器相当于定值电阻，电路电阻最大，电路电流最小，灯泡较暗，移动滑片，灯泡较暗而不改变．
（3）电压表选择0～15V量程，每一个大格代表5V，每一个小格代表0.5V，电压为2V，
所以，P=UI=2V×0.25A=0.5W，
因为实际电压小于额定电压，实际功率小于额定功率．
故答案为：（1）如图甲或乙；（2）滑动变阻器都接下面两个接线柱；（3）2；0.5；小于．
滑动变阻器已经选定了下面接线柱，任意选择上面一个接线柱串联在电路中，如图．
（2）无论怎样移动滑动变阻器的滑片，电压表和电流表及灯泡亮度都不变，滑动变阻器不起改变电阻的作用．
滑动变阻器都接上面两个接线柱时，滑动变阻器相当于导线，电路电阻最小，电路电流最大，灯泡最亮，移动滑片，灯泡较亮而不改变．
滑动变阻器都接下面两个接线柱时，滑动变阻器相当于定值电阻，电路电阻最大，电路电流最小，灯泡较暗，移动滑片，灯泡较暗而不改变．
（3）电压表选择0～15V量程，每一个大格代表5V，每一个小格代表0.5V，电压为2V，
所以，P=UI=2V×0.25A=0.5W，
因为实际电压小于额定电压，实际功率小于额定功率．
故答案为：（1）如图甲或乙；（2）滑动变阻器都接下面两个接线柱；（3）2；0.5；小于．
点评：（1）比较灯泡的实际功率与额定功率大小有两种方法：
a、实际电流大于额定电流，实际功率大于额定功率，
实际电流等于额定电流，实际功率等于额定功率，
实际电流小于额定电流，实际功率小于额定功率．
b、实际电压大于额定电压，实际功率大于额定功率，
实际电压等于额定电压，实际功率等于额定功率，
实际电压小于额定电压，实际功率小于额定功率，
（2）滑动变阻器都选择上面两个接线柱，滑动变阻器相当于导线；
滑动变阻器都选择下面两个接线柱，滑动变阻器相当于定值电阻，
所以滑动变阻器要选择一上一下接线柱．
a、实际电流大于额定电流，实际功率大于额定功率，
实际电流等于额定电流，实际功率等于额定功率，
实际电流小于额定电流，实际功率小于额定功率．
b、实际电压大于额定电压，实际功率大于额定功率，
实际电压等于额定电压，实际功率等于额定功率，
实际电压小于额定电压，实际功率小于额定功率，
（2）滑动变阻器都选择上面两个接线柱，滑动变阻器相当于导线；
滑动变阻器都选择下面两个接线柱，滑动变阻器相当于定值电阻，
所以滑动变阻器要选择一上一下接线柱．
