Question

1．图中只画出了光线通过透镜前后的光路（图中未画出透镜）情形．请你根据光路的方向判断其中属于凸透镜是（　　）


• A． a
• B． b、d
• C． c
• D． a、b、c、d

Answer 1

分析 平行于凹透镜主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，再根据图中给出的光路图填入适当的透镜．

解答 解：a、两条将要会聚的光线，经图示透镜折射后，变得发散，因此该透镜对光线有发散作用，为凹透镜．
b、两条将要会聚的光线，经图示透镜折射后，变得平行射出（发散），因此该透镜对光线有发散作用，为凹透镜．
c、从主光轴的一点发出的光线经图示透镜折射后，变得会聚，因此该透镜对光线有会聚作用，为凸透镜．
d、两条平行于主光轴的光线，经图示透镜折射后，变得发散，因此该透镜对光线有发散作用，为凹透镜．
则其中属于凸透镜的只有c．

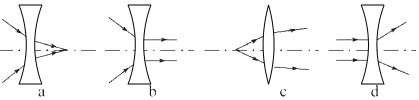

如图所示：

故选C．

点评 在判断经透镜折射后的光线是“会聚”还是“发散”时，可用延长入射光线的方法来判断．若入射光线的延长线在折射光线的里面，则光线被发散；如图：

反之，光线被会聚．
