Question

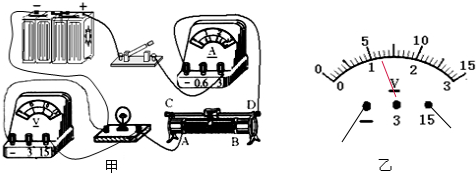

如图所示，在“测量小灯泡电功率”的实验中：

（1）请你用笔画线代替导线在甲图中完成电路连接（导线不能交叉）；
（2）电路连接好后，在闭合开关前，应将滑动变阻器的滑片放在______端（选填“A”或“B”）；
（3）小灯泡标有“6V　6W”，为了测出小灯泡的额定功率，请在乙图电压表的表盘上标出应选择的量程、指针所指的位置．

Answer 1

解：（1）由题意知，灯泡额定电压是6V，因此电压表选0～15V量程，灯泡串联接入电路，电压表与灯泡并联，电路图如图甲所示；
（2）由电路图可知，闭合开关前，滑片P应放在B端，此时，滑动变阻器接入电路的阻值最大；
（3）灯泡额定电压是6V，电压表选0～15V量程，由图乙可知，电压表分度值为0.5V，电压表示数为6V时，电压表指针位置如图乙所示；
故答案为：（1）电路图如图甲所示；（2）B；（3）电压表如图乙所示．

分析：（1）根据灯泡额定电压选择电压表量程，伏安法测灯泡功率，灯泡串联接入电路，电压表与灯泡并联，据此连接电路图．
（2）闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据电路图确定滑片的位置．
（3）当电压表示数等于灯泡额定电压时，灯泡功率等于额定功率，根据灯泡额定电压选择电压表量程，根据图示电压表确定电压表分度值，确定电压表指针位置，然后标出电压表指针位置．
点评：本题考查了连接电路图、滑动变阻器调节、确定电压表指针位置等问题，确定电压表指针位置时，应先确定电压表量程与分度值，电压表示数，然后标出指针位置．
