题目内容
按甲图将乙图连接完整．

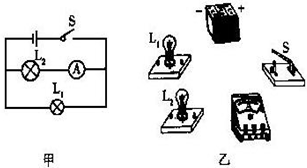

解：由图甲可知，两灯泡并联，电流表测灯L2的电流，开关接在干路中；从电源正极出发，把电流表、灯L2串联接入电路，回到电源负极，
把灯L1并联在电流表与灯L2串联电路两端，电路图如图所示．
故答案为：电路图如图所示．
分析：根据图甲所示电路图，分析清楚电路结构、明确各电路元件的连接方式，然后根据电路图连接实物电路图．
点评：本题考查了根据电路图连接实物电路图，分析清楚电路结构是正确解题的前提与关键．
