26．在探究“电流与电压关系的实验中.宁宁同学用电流表和电压表测量出某段导体中电流及其两端的电压.数据如下表: U/V 2.0 4.0 6.0 ——青夏教育精英家教网—

26．(4分)在探究“电流与电压关系”的实验中，宁宁同学用电流表和电压表测量出某段导体中电流及其两端的电压，数据如下表：

U/V	2.0	4.0	6.0	8.0	10.0
I/A	0.1	0.22	0.3	0.38	0.5

(1)请在方格纸上画出导体中电流与导体两端电压的关系图像；

(2)通过探究可得出：某段导体，通过它的电流与其两端的电压成_________比；

(3)由上述关系图像可知导体的电阻R＝_________Ω。

25．(5分)在防范甲型H1N1流感疫情中，体温计发挥了重要作用。体温计是根据水银的________________性质制成的，读数时看到的是水银柱的正立、________的________像。下图中体温计的示数是______⁰C，请写出一点有关体温计使用的注意事项：_______________________________。

24．(3分)在一个盛有冰水混合物的烧杯中插入一支温度计，用酒精灯对烧杯缓慢加热。下表是明明同学的记录：

时间/min	0	2	4	6
温度／℃	0	0	0	9
现象	较多的冰，少量的水	少量的冰，较多的水	冰完全融化，只有水	全部是水

分析上表可知：

(1)冰是________；(填“晶体”或“非晶体”)

(2)你还能得出什么结论？请答出两点：

　　 a．________________________________

　　 b．________________________________

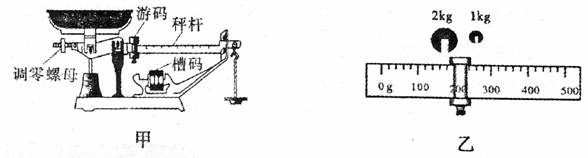

23．(4分)要测量物体的质量，实验室中常用__________。生活中有时也用如图甲所示的案秤，它们的工作原理相同。使用案秤时，应先将游码移至秤杆左端______刻度线处，此时若秤杆右端上翘，应将调零螺母向_______ (填“左”或“右”)调，使秤杆在水平位置平衡。某次测量，槽码和游码的位置如图乙所示，则被测物体的质量是________Kg。

22．(3分)如图甲所示，一束白光经三棱镜折射后，在光屏上形成自上而下为红、橙、黄、绿、蓝、靛、紫的色带，这就是光的__________现象。一束红光沿AO从空气斜射向玻璃，OB和OC分别是红光的反射光线和折射光线，如图乙所示。如果一束紫光也沿A0斜射向玻璃，请你在图乙中画出该紫光的折射光线(大致位置)和反射光线，并标出传播方向。
