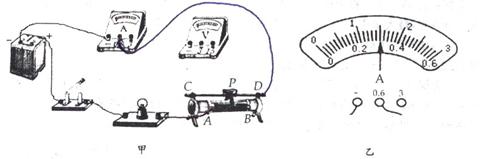

4、在测2.5V小灯泡(电阻大约为 10Ω左右)额定功率的实验时，刘星连接了如图甲所示的电路。其中电源电压为6V。

(1)请用笔画线将甲图中的电路连接完整；

　(2)在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器________连入电路，才能保证实验的顺利进行；

(3)在连接电路时，开关应_________(选填“断开”或“闭合”)，滑片应移到_______(选填“A”或“B”)处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是_________ ，为了能使小灯泡发光，下一步应进行的操作是_________；

(4)刘星调节滑片P的位置，使电压表的示数为2.5V，这时电流表的示数如图乙所示，为__________A，则该灯泡的额定功率是___________W。

3、在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。

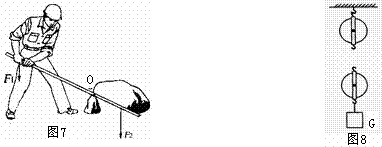

2、用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。(不计动滑轮、绳重和摩擦)

1、图中O是杠杆的支点，在图中画出动力F₁的力臂。

9、刘星坐在汽车上，看到路旁的树木向后退去，他是以　　 　　　　为参照物的；汽车行驶过程中，开了车窗，小明看到车内悬挂的窗帘在　　　　 飘动(选填“车内”或“车外”)；这是由于车外空气的流速大于车内，而使车内的气压________车外的气压而造成的(选填“大于”、“小于”或“等于”)

8、 刘星将一块重2N的橡皮泥放入水中后橡皮泥立即沉入水底；他取出橡皮泥将其捏成船状再放入水中，＂泥船＂却漂浮在水面上，他是利用了　　　　　　　　 的方法来增大浮力的，此时＂泥船＂所受的浮力为　　　　 N．

7、人体安全电压不高于36V，当通过人体的电流接近 30 mA时就会有生命危险。据此可以推断，人体是

　　 　　(填“导体”或“绝缘体”)，人体电阻约　　　　 Ω。

6、GPS(全球卫星定位系统)是通过接受卫星所发射的导航信号，可以在任何地点、任何时候准确地测量到物体瞬时的位置。目前GPS已被广泛应用于交通行业。利用GPS的定位技术结合无线通信等高新技术，实现对车辆的定位导航、防盗反劫、服务救援、远程监控、轨迹记录等功能。GPS的无线通讯是通过　　实现信息传送的。(选填“超声波”、“次声波”、“电磁波”)

5、数码相机是一种新兴的照相器材，它同普通照相机不同之处，在于它没有底片，而是通过一个特殊的感光层CCD，将图象的光信号转化成为数字信号保存起来．下表是某数码相机的一些参数，请你根据这个表格,用所学过的知识来说明，感光层离开镜头的距离要满足什么条件：__　_______；要成像，物体离开镜头的距离要满足什么条件：__　_______。

4、用蒸笼蒸馒头，是上层还是下层蒸格中的馒头先熟呢?小明仔细观察后发现：高温的水蒸气经过多层蒸格向上升，遇到冷的蒸笼盖时，大量水蒸气发生　　　 现象，　　　 很多热量，从而会使上层蒸格中的馒头先熟。
