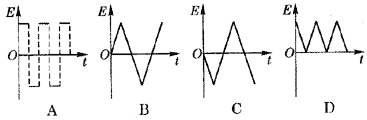

18．一闭合线圈置于磁场中，若磁感应强度B随时间变化的规律如图3－12所示，则图3－13中能正确反映线圈中感应电动势E随时间t变化的图象是　　［　］

图3－12

图3－13

17．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电量很小)固定在P点，如图3－11所示．以E表示两板间的场强，U表示电容器的电压，E表示正电荷在P点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置．则　　［　］

图3－11

　A．U变小，E不变　B．E变大，E变大

　C．U变小，E不变　D．U不变，E不变

16．无线电发射装置的振荡电路中的电容为30pF时，发射的无线电波的频率是1607kHz．若保持回路的电感不变，将电容调为270pF，这时发射的电波的波长为　　［　］

　A．62m　　　B．187m

　C．560m　　 D．1680m

15．LC振荡电路中电容器内电场强度E随时间t的变化关系如图3－10所示，根据图线判断正确的是　　［　］

图3－10

　A．t=0时，电路中振荡电流最大

　B．t=1×10－6s时，电路中振荡电流最大

　C．振荡电路辐射的电磁波属于无线电波段

　D．振荡电路辐射的电磁波属于红外线波段

14．如图3－9所示，LC振荡电路的振荡电流周期为T，在t1时刻回路的电流大小为I，方向沿顺时针方向，在t2时刻回路中电流大小第一次又变为I，而且方向沿逆时针方向，则可能是　　［　］

图3－9

　A．t2－t1＝3T／4

　B．t2－t1＝T／4

　C．在t1、t2两时刻，电容器a板均带正电

　D．在t1时刻a板带正电，在t2时刻a板带负电

13．磁铁在高温下或者受到敲击时会失去磁性，根据安培的分子电流假说，其原因是　　［　］

　A．分子电流消失

　B．分子电流的取向变得大致相同

　C．分子电流的取向变得杂乱

　D．分子电流的强度减弱

12．超导是当今高科技的热点，超导材料的研制与开发是一项新的物理课题，当一块磁体靠近超导体时，超导体中会产生强大的电流，超导体中产生强大电流是由于　　［　］

　A．穿过超导体中磁通量很大

　B．超导体中磁通量变化率很大

　C．超导体电阻极小趋近于零

　D．超导体电阻变大

11．如图3－8所示圆区域内，有垂直于纸面方向的匀强磁场，一束质量和带电量都相同的带电粒子，以不相等的速率，沿着相同的方向，对准圆心O射入匀强磁场中，又都从该磁场中射出，这些粒子在磁场中的运动时间有的较长，有的较短，若带电粒子在磁场中只受磁场力的作用，则下列说法中正确的是　　［　］

图3－8

　A．运动时间较长的，其速率一定较大

　B．运动时间较长的，在磁场中通过的路程较长

　C．运动时间较长的，在磁场中偏转的角度一定较大

　D．运动时间较长的，射离磁场时的速率一定增大

10．如图3－7所示，两条直导线互相垂直，相距很近，但不接触，其中一条直导线AB是固定的，另一条直导线CD能自由转动，当电流按图示的方向通入两条导线时，CD导线将　　［　］

图3－7

　A．不动

　B．顺时针方向转动，同时靠近导线AB

　C．逆时针方向转动，同时离开导线AB

　D．逆时针方向转动，同时靠近导线AB

9．如图3－6所示为某匀强电场的电场线．a、b为电场中的两点，一个电子只受电场力的作用经过a点运动到b点，则　　［　］

图3－6

　A．电子的速度增大　B．电子的速度减小

　C．电子的电势能增大　D．电子的电势能减小
