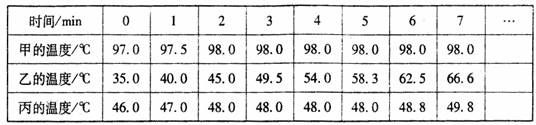

22．三个实验小组同时分别探究“蜡熔化时温度的变化规律”、“海波熔化时温度的变化规律”与“水的沸腾”，记录数据如下表：

　(1)在三个探究实验中，除秒表、温度计和铁架台外，都用到了的实验器材还有___________________。

(2)根据记录表，请你判断下列说法正确的是___　　 _。

A．甲是蜡，乙是海波，丙是水　 C．甲是海波，乙是蜡，丙是水

B．甲是水，乙是蜡，丙是海波　　 D．甲是水，乙是海波，丙是蜡

(3)在上表所示2min~5min时间内，下列说法正确的是___　　 _。

A．甲不断吸收热量，内能不变　　 B．乙不断吸收热量，内能增加

C．丙不断吸收热量，内能增加　　 D．丙吸收和放出热量相等，内能不变

21.右图是探究“光反射时的规律”的实验装置图。把平面镜放在

　 水平桌面上，再把一张可以沿ON向前或向后折的纸板竖直地立在平　 面镜上，纸板上的ON垂直于镜面。一束红光贴着纸板沿EO射到f)点，光将沿OF方向射出，如果把纸板ON的右半边向后折，反射光线将_　　 __(选填“存在”或“不存在”)；如果一束蓝光沿原FO方向射到0点，它反射后沿_　　 ___方向射出。

20.在某建筑工地上，工人用如图所示的滑轮组将重为1200 N的建筑材料从地面运到高20 m的楼上，手竖直向上的拉力是500 N，在这个过程中，工人做了　　　　 J的额外功，滑轮组的机械效率是____。

19.长江三峡大坝上下游水位差最高可达113 m，上游的船要在船闸中经过5个闸室使船体逐渐降低，每个闸室水位变化二十多米，因而三峡船闸的闸门非常大。其首级人字闸门每扇高39.5 m，宽20.2 m。倘若门外的水位高30 m，则这扇闸门所受水的最大压强

是　　 　　　Pa，已知闸门所受水的平均压强是最大压强的一半，则这扇闸门所受水的压力是　　　　　　 N。(g取10 N/kg)

18.如图所示的电路，电源电压为6V，灯泡L₁和L₂分别标有“6V 6W”和“6V 3W”

字样。如果将S₁、S₂、S₃分别换成电流表、电压表、电流表，则电压表的示数为

V；如果将S_l、S₂、S₃分别换成电压表、电流表、电压表，则电流表的示数为____ A。

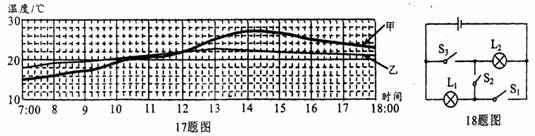

17.星期天，小明同学在父母的协助下，从早上七点开始每隔半小时对他家附近的气温和一个深水池里的水温进行测量，并根据记录的数据绘成温度-时间图象，如图所示。从图线可以看出乙的温度变化幅度小，是___　　　　 _(选填“气温”或“水温”)的图线，温度变化幅度小的原因是　　　　　　　　　　　　　　　 。

16.如果一束来自远处某点的光，经人眼的角膜和晶状体折射后，所成的像落在视网膜前，

　 这眼就是_　　　 ___眼。用凸透镜可以矫正　　　　　 眼。

15.杆秤是一种很古老但现在仍然在广泛使用的一种测量质量的工具。小林同学用一杆秤称

一实心球的质量，如图所示。当杆秤在水平位置平衡时，秤砣拉线正好压在4 kg的刻

度线上。根据秤砣拉线、提纽和称钩所在秤杆的位置之间的距离的粗略关系，可以估测

出秤砣的质量大约是

A．10 g

B．400 g

C． 1000 g

D．4000 g

绵阳市初中2009级学业考试物理试卷

第Ⅱ卷(非选择题，共70分)

14．物理课本放在水平桌面上，文具盒放在物理课本上，则

A．物理课本受到的重力和桌面对物理课本的支持力是一对平衡力

B．物理课本对桌面的压力和桌面对物理课本的支持力是一对相互作用力

C．物理课本对文具盒的支持力和文具盒对物理课本的压力是一对平衡力

D．桌面对物理课本的支持力和文具盒对物理课本的压力是一对相互作用力
