11．下列各图中，

表示通电直导线所

产生的磁场，正确

的是

B

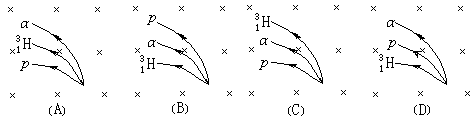

10、有三束粒子，分别是质子(p)，氚核()和α粒子(核)，如果它们以相同的速度沿垂直于磁场方向射入匀强磁场，(磁场方向垂直于纸面向里)则在下面四图中，哪个图正确地表示出这三束粒子的运动轨迹(　 C　 )

9．如图所示，将两个半径相同、粗细相同互相垂直的圆形导线圈固定在

一起，其圆心恰重合，两线圈通以了相同大小的电流。设每个线圈中电流在圆

心处产生磁感应强度均为1T，则圆心O处的磁感应强度大小是

A．1T　　　　 B．1.4T　 　　　C．2T　 　　　　D．1.7T

8、如图所示，是一段导线在磁场中的受力分析示意图，其中正确的图示是 　ABD

7．如图所示，条形磁铁放在水平粗糙桌面上，它的右上方附近固定有一根长直导线，导线中通与了方向垂直纸面向里(即与条形磁铁垂直)的电流，与原来没有放置通电导线时相比较，磁铁受到的支持力N和摩擦力f的变化情况是

A、N减小了　 　　　　　　

B、N增大了　

C、f始终为0　　　　　 　

D、f不为0，且方向向右

6. 如图16-4所示，在示波管下方有一根水平放置的通电直电线，则示波管中的电子束将　(　　　 )　

A．向上偏转；　　

B．向下偏转；

C．向纸外偏转；　

D．向纸里偏转．

5．磁电式仪表的线圈通常用铝框做骨架，把线圈绕在铝框上，这样做的目的是

A．防止涡流作用而设计的　　　 　B．利用涡流作用而设计的

C．起电磁阻尼作用 　　　　　　D．起电磁驱动作用

4．安培的分子环流假设，可用来解释

A．两通电导体间有相互作用的原因　　 B．通电线圈产生磁场的原因

C．永久磁铁产生磁场的原因　　　　　 D．铁质类物体被磁化而具有磁性的原因

3．如图一带电的小球从光滑轨道高度为h处下滑，沿水平进入如图匀强磁场中，恰好沿直线由a点穿出场区，则正确说法是

A.小球带正电 　　　　　　　B.小球带负电　　　

C.球做匀变速直线运动　　　 D.磁场对球做正功

2．下列说法中，正确的是：(　　 )

(1)磁感强度是矢量，它的方向与通电导线在磁场中的受力方向相同；

(2)磁感强度的单位是特斯拉，1T=1N/A•m；

(3)磁通量的大小等于穿过磁场中单位面积磁感线的条数；

(4)磁通量的单位是韦伯，1Wb=1T•m²。

A．只有(2)(4)；　　　　　　　　 B．只有(2)(3)(4)；

C．只有(1)(3)(4)；　　　　　　 D．只有(1)(2)；
