2、根据下列实物图，画出对应电路图．

1、为使如图所示的A、B两个螺线管通电后能够互相吸引，螺线管A应如何绕线？在图上画出．

18．旅游用的游艇上常常备有救生衣(一种颜色比较鲜艳的背心，并用密度比较小的发泡材料做成内胆)，请你用下面给定的要求和数据来设计救生衣：①按能救护的人的质量为80Kg设计；②为了保护人的安全，穿上该救生衣能使人的10%的体积露出水面；③发泡材料的密度为0.01×10³Kg/m³；④做救生衣的面料及其他辅料的质量不计；⑤人的密度可近似地取1×10³Kg/m³．

  请回答：

  (1)为什么要用颜色比较鲜艳的面料来做救生衣？

  (2)计算做一件这种救生衣的发泡材料的最小质量．(题型五)

17．如图13-80甲所示，一圆柱形容器竖直放置在水平桌面上，其侧壁有一溢水口C，容器内的液面恰好与溢水口C齐平．先将一个由均匀材料制成的船形物A开口向上放入容器中，当船形物漂浮。在液面上(如图13-80乙所示)，从溢水口溢出液体的体积为V；然后使船形物A反转90°，当它浸没在液体中后容器内的液面下降了h(在船形物由漂浮到浸没的过程器内的液体未溢出)．已知圆柱形容器的底面积为S，液体的密度为，

则(1)船形物A的质量m_A＝__________；

  (2)组成船形物A材料的密度＝________．(题型五)

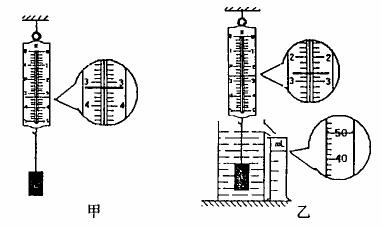

16．小李同学为了测量某种液体的密度和实心金属块的密度，他先在弹簧秤下挂上金属块，静止时弹簧秤示数如图13-79甲所示.然后将金属块浸没在盛满该液体的溢水杯中，此时弹簧秤示数如图13-79乙所示，溢出液体在量筒中液面位置如图乙所示.则(取g＝I0N/kg)

(1)从溢水杯溢出的液体体积为　　　　　 cm³.

(2)该液体的密度为　　　　　　　　 kg/m³.

(3)实心金属块的密度为　　　　　　　　　 kg/m³.

15．已知某实心小球是由下表中所列出的塑料材料中的一种制成的。为了鉴别该小球究竟是由其中哪一种塑料制成的，某同学设计并进行了以下实验：

　 (1)把该小球放人盛有足够多酒精的量杯中，松手后，当小球处于平衡状态时，发现量杯内的液面由60mL处升高到90mL处(已知酒精的密度是0.8 × 10³ kg/m³)；

　 (2)再把该小球放人另一只盛有足够多水的量杯中，松手后，当小球处于平衡状态时，发现量杯内的水面由60mL处升高到87mL处。由以上实验数据，可推知该塑料小球的质量是_________kg，组成该小球的材料是____________。　 (题型四)

14．一个厕所便桶结构图如图13-78所示，出水口上的橡胶盖是空心的，放水水漂浮在水面上，水从出水口六畜，如图，随着水的流出，水面下降，直到橡胶盖盖住出水口，放水过程结束。注水过程中和注满水后，橡胶盖都盖住出水口。　 (题型六)

(1)请判断，图中在放水时，空心的橡胶盖的重力与它受到水的浮力的大小关系是　　　　　　 。

(2)这种装置的一个重要缺点是，每次冲便桶都要用掉一桶水，为了节约用水，请你对橡胶盖做一些改造，使得按下手柄时橡胶盖抬起放水，松开手后，橡胶盖能立即盖上出水口，停止放水。

改造的方法是：　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　

13．曾经有人向诺贝尔奖获得者、一位著名科学家求教一道题，题意大致如下：池中有一条船，船上装有石头，如果把船上的石头投入水中，池内水位将如何变化？这位科学家立刻判断水面会上升，因为船中石头投入水中后，池水因为石头占去一定体积而“膨胀”，水位应该上升。事实说明这位诺贝尔奖获得者的解释错了，此事因而成为名人的一则趣闻，清分析一下他到底错在何处？(题型五)

12．一天，小丽拿着一个正方体的金属块来找你，希望你能帮助她测出这个金属块浸没在水中时受到的浮力是多少．她提供的实验器材有：刻度尺、弹簧测力计、天平(附砝码)、量筒、烧杯、细线和水，供你选择．请根据你所设计的方法，把所选器材、实验步骤、计算浮力的表达式填写在下表中．

　注意：(1)只需填写一种方法．(2)实验步骤中要写明所需测量的物理量及其符号．

实验器材	金属块
实验步骤
用测量量的符号写出 计算浮力的表达式

11．.在探究“影响浮力大小的因素”这一问题时，班级的“物理小博土”为同学们做了如图13-77所示的一系列实验.请你从中选出一些图，针对某一个因素进行探究，并通过分析弹簧测力计的示数，说明你的探究结果.

　 探究的因素是:________________________________.

　 选用的图是：______________________.(填图中的序号)

　 探究的结果是_________________________________________.(题型一)
