23. 某同学家里电度表的示数是180.5 ,若他家中有40W灯4盏,平均每天使用3h，用了30天,共用_________kw·h的电,此时电度表盘的示数为　　　　　　　 　。

22．对于图14中的各种数据，说法不正确的是(　　 )

A. 电能表正常工作时的电压一定为220V，电流一定为10A

B. 每消耗1kW·h的电能，电能表的转盘转3000转

C. 同时使用的用电器总功率不能超过2200W

D. 电能表读数的单位是kW·h

21．如图13所示，电源电压保持不变，闭合开关S，当滑动变阻器R的滑片P从中点向b端滑动的过程中(　　 )

A．电压表的示数变大　　 　　　B．电流表A₁示数变小

C．电流表A₂示数变大　　　 　　D．灯泡上的亮度变暗

20．滑动变阻器是通过改变连入电路中电阻线的_____　 来改变连入电路中的电阻的。滑动变阻器上标有“0~50Ω,2A”字样, 0~50Ω表示____ _____ __，2A表示_____ _____。

19. 将 R₁、R₂两个电阻按如图11、12所示的两种方法先后连接到电压不变的电源上图11中电压表的示数是6V，电流表的示数是0.3A；图12中电压表的示数是4V，电阻R₁=　　　　　 Ω。

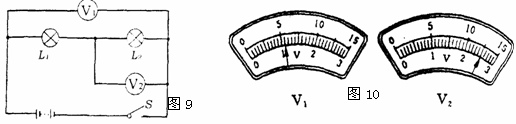

18. 如图9所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图10所示。则V₁用的量程是　　 V，V₂用的量程是　　 V，小灯泡L₁上的电压U₁=　　　　　　 。

17. 在选择电压表的量程时，正确的是(　　 )

A. 尽可能选择大一些的量程　　　 B. 选用大小不同的量程测量，测量结果同样精确

C. 经试触后被测电压不超过小量程挡，应选用小量程进行测量

D. 试触时电压表示数为2.8V，选15V的量程更好些

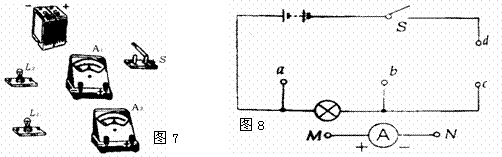

16. 如图8所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流强度，则电流表的M、N接线柱与电路中各接线点的连接关系为(　　 )

A. M接a、N接b　 B. M接d、N接c　 C. M接b、N接a　 D. M接c、N接d

15. 将图7中的元件连接起来，使灯泡L₁和L₂并联，用电流表A₁测干路中的电流，用电流表A₂测L₂中的电流。

14. 关于电流表的使用 ,以下说法中错误的是(　　 )

A. 电流表使用前若指针不在“O”点上，要进行校正

B. 电流表要并联在被测电路中

C. 当电路中的电流强度不能估计时，要用试触法确定量程

D. 绝对不可以将电流表“+”、“-”两个接线柱直接接在电源的两极上
