用同种材料制成倾角
30°的斜面和长水平面，斜面长2.4 m且固定，一小物块从斜面顶端以沿斜面向下的初速度v0开始自由下滑，当v0＝2 m/s时，经过0.8 s后小物块停在斜面上．多次改变v0的大小，记录下小物块从开始运动到最终停下的时间t，作出t－v0图象，如图所示，则下列说法中正确的是
物块在斜面上运时动加速度大小为
0.4 m/s2物块在斜面上运动时加速度大小为
2.5 m/s2小物块与该种材料间的动摩擦因数为
若小物块初速度为

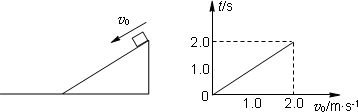

4 m/s，可知小物块运动时间为1.6 s用同种材料制成倾角为α＝37°的斜面和长水平面，斜面长2.5 m且固定，斜面与水平面之间有一段很小的弧形连接．一小物块从斜面顶端以初速度v0沿斜面向下滑动，若初始速度v0＝2.0 m/s，小物块运动2.0 s后停止在斜面上．减小初始速度v0，多次进行实验，记录下小物块从开始运动到最终停下的时间t，作出相应的t－v0图象如图所示．求：
(1)小物块在斜面上下滑的加速度．
(2)小物块与该种材料间的动摩擦因数．
(3)某同学认为，若小物块初速度v0＝3 m/s，则根据图象可以推知小物块从开始运动到最终停下的时间为3 s．
以上说法是否正确？若正确，请给出推导过程；若不正确，请说明理由，并解出正确的结果．
（10分）为了测量某种材料制成的电阻丝Rx的电阻率，提供的器材有：
A．电流表G，内阻Rg=120
，满偏电流Ig=3 mA
B．电流表A，内阻约为1，量程为0～0.6A
C．螺旋测微器，刻度尺
D．电阻箱R0（0～9999，0.5A）
E．滑动变阻器R（5
，1A）
F．电池组E（6V，0.05
）
G．一个开关S和导线若干
某同学进行了以下操作：
（1）用多用电表粗测电阻丝的阻值，当用“×10”档时发现指针偏转角度过大，他应该换用________档（填“×1”或“×100”），进行一系列正确操作后，指针静止时位置如图所示.
（2）把电流表G与电阻箱串联改装成量程为6 V的电压表使用，则电阻箱的阻值应调为R0=______
.
（3）请用改装好的电压表设计一个测量电阻Rx阻值的实验，根据提供的器材和实验需要，请将图中电路图补画完整.
（4）电阻率的计算：测得电阻丝的长度为L，电阻丝的直径为d.电路闭合后，调节滑动变阻器的滑片到合适位置，电流表G的示数为I1，电流表A的示数为I2，请用已知量和测量量的字母符号（各量不允许代入数值）写出计算电阻率的表达式
_________.
查看习题详情和答案>>
（10分）为了测量某种材料制成的电阻丝Rx的电阻率，提供的器材有：
A．电流表G，内阻Rg=120
，满偏电流Ig="3" mA
B．电流表A，内阻约为1，量程为0～0.6A
C．螺旋测微器，刻度尺
D．电阻箱R0（0～9999，0.5A）
E．滑动变阻器R（5
，1A）
F．电池组E（6V，0.05）
G．一个开关S和导线若干
某同学进行了以下操作：
（1）用多用电表粗测电阻丝的阻值，当用“×10”档时发现指针偏转角度过大，他应该换用________档（填“×1”或“×100”），进行一系列正确操作后，指针静止时位置如图所示.
（2）把电流表G与电阻箱串联改装成量程为6 V的电压表使用，则电阻箱的阻值应调为R0=______.
（3）请用改装好的电压表设计一个测量电阻Rx阻值的实验，根据提供的器材和实验需要，请将图中电路图补画完整.
（4）电阻率的计算：测得电阻丝的长度为L，电阻丝的直径为d.电路闭合后，调节滑动变阻器的滑片到合适位置，电流表G的示数为I1，电流表A的示数为I2，请用已知量和测量量的字母符号（各量不允许代入数值）写出计算电阻率的表达式
_________.
A．电流表G，内阻Rg=120
，满偏电流Ig="3" mAB．电流表A，内阻约为1
，量程为0～0.6AC．螺旋测微器，刻度尺
D．电阻箱R0（0～9999
，0.5A） E．滑动变阻器R（5
，1A）F．电池组E（6V，0.05
）G．一个开关S和导线若干
某同学进行了以下操作：
（1）用多用电表粗测电阻丝的阻值，当用“×10”档时发现指针偏转角度过大，他应该换用________档（填“×1”或“×100”），进行一系列正确操作后，指针静止时位置如图所示.
（2）把电流表G与电阻箱串联改装成量程为6 V的电压表使用，则电阻箱的阻值应调为R0=______
.（3）请用改装好的电压表设计一个测量电阻Rx阻值的实验，根据提供的器材和实验需要，请将图中电路图补画完整.
（4）电阻率的计算：测得电阻丝的长度为L，电阻丝的直径为d.电路闭合后，调节滑动变阻器的滑片到合适位置，电流表G的示数为I1，电流表A的示数为I2，请用已知量和测量量的字母符号（各量不允许代入数值）写出计算电阻率的表达式
_________.
