两根平行金属导轨固定倾斜放置，与水平面夹角为37⁰，相距d=0.5m，a、b间接一个电阻R，R=1.5Ω．在导轨上c、d两点处放一根质量m=0.05kg的金属棒，bc长L=1m，金属棒与导轨间的动摩擦因数μ=0.5．金属棒与导轨接触点间电阻r=0.5Ω，金属棒被两个垂直于导轨的木桩顶住而不会下滑，如图1所示．在金属导轨区域加一个垂直导轨斜向下的匀强磁场，磁场随时间的变化关系如图2所示．重力加速度g=10m/s²．（sin37°=0.6，cos37°=0.8）．求：

（1）0～1.0s内回路中产生的感应电动势大小．
（2）t=0时刻，金属棒所受的安培力大小．
（3）在磁场变化的全过程中，若金属棒始终没有离开木桩而上升，则图2中t₀的最大值．
（4）通过计算在图3中画出0～t_0max内金属棒受到的静摩擦力随时间的变化图象．

在“测定金属的电阻率”的实验中，测定阻值约为3-5Ω的金属丝的电阻率，实验中所用的电压表规格：量程0-3V、内阻3kΩ；电流表规格：量程0-0.6A、内阻0.1Ω；还有其他一些器材：

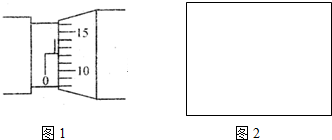

（1）在给定的方框内画出实验电路图（如图2）；
（2）用螺旋测微器测得金属丝的直径如图1所示，可知金属丝的直径d=mm；
（3）实验中还应测出的物理量是．

（1）用螺旋测微器测量金属导线的直径，其示数如图1所示，该金属导线的直径为mm．
（2）用游标卡尺测量某工件长度，其示数如图2所示，则该工件长度为mm．

小明同学在测定金属丝电阻率的实验中，进行了如下操作，请你将相应的操作步骤补充完整．
（1）他首先用螺旋测微器测金属丝的直径，如图1所示，该金属丝的直径为
mm．
（2）他再用多用电表粗测金属丝的阻值，操作过程如下：
①将红、黑表笔分别插入多用电表的“+”、“-”插孔，选择开关旋至电阻挡“×10”挡位；
②将红、黑表笔短接，调节旋钮（填图2中的“A”或“B”或“C”），使欧姆表指针对准电阻的处（填“0刻线”或“∞刻线”）；
③把红、黑表笔分别与金属丝的两端相接，此时多用电表的示数如图3所示；
④为了使金属丝的阻值读数能够再准确一些，小明将选择开关旋至电阻挡挡位（填“×1”或“×1k”），重新进行；
⑤重新测量得到的结果如图4所示，则金属丝的电阻为Ω．
（3）他想用伏安法更精确地测量该金属丝的阻值，他用如图所示的装置进行测量，其中部分器材的规格为：电源E（两节干电池，3V），电流表（量程0.6A，内阻约1Ω），电压表（量程3V，内阻约10kΩ），滑动变阻器（阻值范围0～20Ω，额定电流1A）．要求滑动变阻器采用限流式接法，为了减小实验误差，请你在图5中加两条导线将未连接完的电路连起来．

如图1所示，平行金属板A和B的距离为d，它们的右端放着垂直金属板的靶MN．现在A、B板上加上如图2所示的方波形电压，t=0时A板比B板的电势高，电压的正向值为U₀，反向值也为U₀，现有质量为m的带正电且电量为q的粒子束从AB的中点O以平行于金属板的方向OO′先后射入．设粒子能全部打在靶MN上，而且所有粒子在AB间的飞行时间均为T，不计重力影响，试问：

（1）在距离靶MN的中心O′点多远的范围内有粒子击中？
（2）要使粒子能全部打在靶MN上，电压U₀的数值应满足的条件？
（3）电场力对每个击中O′点的带电粒子做的总功是多少？
