(1)该粒子射出磁场的位置；

(2)该粒子在磁场中运动的时间．（粒子所受重力不计）

A. 1N和2N

B. 5N和2N

C. 1N和6N

D. 5N和6N

（1）若小球上抛的初速度为10m/s，经过多长时间从管的N端穿出？

（2）若此空管的N端距离地面64m高，欲使在空管到达地面时小球必须落到管内， 在其他条件不变的前提下，求小球的初速度v0大小的范围。

【题目】某同学在做“验证力的平行四边形定则”实验时，将橡皮筋改为劲度系数为400N/m的轻质弹簧，将弹簧的一端固定在竖直墙面上。不可伸长的细线OA、OB、OC，分别固定在弹簧的A端和弹簧秤甲、乙的挂钩上，其中O为OA、OB、OC三段细线的结点，如图1示。在实验过程中，保持弹簧伸长1.00cm不变。

（1）若OA、OC间夹角为90°，弹簧秤乙的示数如图2所示，为________N，则弹簧秤甲的示数应该是__________N；

（2）在（1）问中若保持OA与OB的方向不变：逐渐增大OA与OC的夹角，则弹簧秤甲的读数大小将________，弹簧秤乙的读数大小将________。

A．20分度的游标卡尺

B．螺旋测微器

C．电流表A1（量程50mA，内阻R1=100Ω）

D．电流表A2（量程l00mA，内阻R2约40Ω）

E．滑动变阻器R（0～10Ω）

F．直流电源E

G．导电材料样品Rx

H．开关一只，导线若干

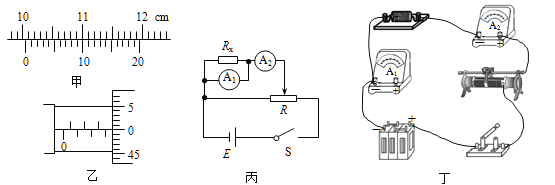

（1）用游标卡尺测量导体棒长度如图甲，示数L= mm；用螺旋测微器测量其外径如图乙，示数D= mm。

（2）图丙是实验原理图，请在丁图中完成线路连接。

（3）闭合开关S，调整滑动变阻器，记录电流表A1的读数I1和电流表A2的读数I2，则导体管的内径d= （用已知量和测量量的符号来表示）

A. 传送带一定逆时针转动

B.

C. t0后木块的加速度为

D. 传送带的速度大于v0

（1）此时物体所受到的摩擦力多大？

（2）若将F1撤出后，物体受的摩擦力多大？

（3）若将F2撤出后，物体受的摩擦力多大？

（1）下列有关操作的叙述正确的是______

A.安装打点计时器时要注意让上下限位孔在同一竖直线上

B.将打点计时器与直流低压电源连接

C.释放纸带时应尽量让重物靠近打点计时器

D.应先释放纸带,然后接通电源

（2）实验得到一条纸带，测得各点之间的距离如图2所示已知电源频率为50Hz，则纸带中相邻两点间的时间间隔是______s。从该纸带可知，重物是做______（选填“匀速”、“匀变速”、“非匀变速” ）运动，加速度大小a=_________m/s2（小数点后保留二位小数。）

A.B.C.D.

（1）改变钩码个数，实验能完成的是（____）

A．钩码的个数N1＝N2＝2，N3＝4

B．钩码的个数N1＝N3＝3，N2＝4

C．钩码的个数N1＝N2＝N3＝4

D．钩码的个数N1＝3，N2＝4，N3＝5

（2）在拆下钩码和绳子前，最重要的一个步骤是（______）

A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向

B．量出OA、OB、OC三段绳子的长度

C．用量角器量出三段绳子之间的夹角

D．用天平测出钩码的质量

（3）在作图时，你认为图中___________(选填“甲”或“乙”)是正确的．
