【题目】如图所示，螺线管匝数n＝1500匝，横截面积S＝20 cm2，螺线管导线电阻r＝1 Ω，电阻R＝4 Ω，磁感应强度B的Bt图像如图所示(以向右为正方向)，下列说法正确的是(　　)

A. 通过电阻R的电流方向是从A到C

B. 感应电流的大小保持不变为2.4 A

C. 电阻R的电压为6 V

D. C点的电势为4.8 V

【题目】如图，小球自a点由静止自由下落，到b点时与弹簧接触，到c点时弹簧被压缩到最短，若不计弹簧质量和空气阻力，在小球由a→b→c的运动过程中，说法正确的是

A.小球、弹簧和地球构成的系统总机械能守恒

B.小球的重力势能随时间先减少后增加

C.小球在b点时动能最大

D.到c点时小球动能的减少量等于弹簧弹性势能的增加量

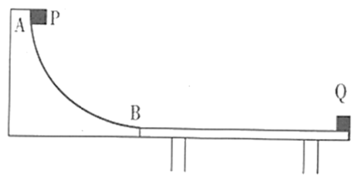

【题目】如图所示，一个质量为m=0.2kg的小物体(P可视为质点)，从半径为R=0.8m的光滑圆强轨道的A端由静止释放，A与圆心等高，滑到B后水平滑上与圆弧轨道平滑连接的水平桌面，小物体与桌面间的动摩擦因数为μ=0.6，小物体滑行L=1m后与静置于桌边的另一相同的小物体Q正碰，并粘在一起飞出桌面，桌面距水平地面高为h=0.8m不计空气阻力，g=10m/s2.求：

(1)滑至B点时的速度大小；

(2)P在B点受到的支持力的大小；

(3)两物体飞出桌面的水平距离；

(4)两小物体落地前损失的机械能.

【题目】如图所示，质量为M的物体B放在正沿平直轨道向右行驶的车厢底板上，并用竖直细绳通过光滑定滑轮连接质量为m的物体A，与物体A相连接的绳与竖直方向成θ角，两物体始终与车厢保持相对静止.求：

(1)车厢的加速度大小；

(2)绳对物体A的拉力大小；

(3)物体B对车厢底板的压力的大小。

【题目】一容器的容积为V，里面原有空气的压强等于外界大气压p0．现用一容积为V0、长度为L的圆柱形气筒对其打气，如图所示，每次打气，活塞移动距离均为L．设温度始终不变，不计连接管的体积．问：

（1）求第1次打气后，V中气体压强p1；

（2）求第n次打气后，V中气体压强pn；

（3）在第n+1次打气时需将活塞推到距排气口的距离为x时，打气筒里的气体才刚要冲开K向容器充气，求x．（注：当活塞向右运动时，在气压作用下阀门K会自动关闭，而K0会自动打开，让大气进入打气筒内；当活塞向左运动时，阀门K0会自动关闭，而K会在打气筒内气压作用下打开，使气体进入容器V中.）

【题目】有七片完全相同的金属片，面积为，放置在真空中，除4和5两板间的间距为外，其他相邻两板间距均为，且1和5、3和7用导线相连，试求：

（1）4与6两板构成的电极的电容

（2）若在4和6间加上电压，求各板的受力．

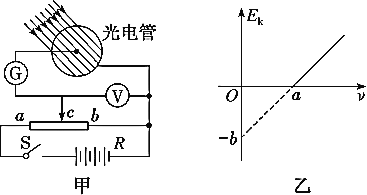

【题目】用如图甲所示的装置研究光电效应现象。闭合开关 S，用频率为 ν 的光照射光电管时发生了光电效应。图乙是该光电管发生光电效应时光电子的最大初动能 Ek 与入射光频率 ν 的关系图像，图线与横轴的交点坐标为(a,0)，与纵轴的交点坐标为(0，－b)，下列说法中正确的是 ( )

A. 普朗克常量为 h＝

B. 断开开关S 后，电流表G 的示数为零

C. 仅增加照射光的强度，光电子的最大初动能不变

D. 保持照射光强度不变，仅提高照射光频率，电流表G 的示数保持不变

【题目】如图1所示，M1M4、N1N4为平行放置的水平金属轨道，M4P、N4Q为平行放置的竖直圆孤金属轨道，M4、N4为切点，轨道间距L＝1.0m，整个装置左端接有阻值R＝0.5Ω的定值电阻。M1M2N2N1、M3M4N4N3为长方形区域I、II，I区域宽度d1＝0.5m，Ⅱ区域宽度d2=0.4m;两区域之间的距离s＝1.0m；I区域内分布着变化规律如图2所示的匀强磁场B1，方向竖直向上；区域Ⅱ内分布着匀强磁场B2＝0.5T，方向竖直向上。两磁场间的轨道与导体棒CD间的动摩擦因数为＝0.2，M3N3右侧的直轨道及圆弧轨道均光滑。质量m＝0.1kg，电阻R0=0.5Ω的导体棒CD自t=0开始加上垂直于棒的水平恒力F＝1.0N，从M2N2处由静止开始运动，到达M3N3处撤去恒力F，CD棒穿过匀强磁场区上滑后又恰好返回停在M2N2。若轨道电阻、空气阻力不计，运动过程中导体棒与轨道接触良好且始终与轨道垂直，求：
