Question

（1）如图为一多用电表示意图,其中K为选择开关,T为调零电阻，该多用电表的电阻测量挡共有×1、×10、×100、×1k四个挡位，现用该表测量一大约为3 kΩ的电阻,测量的部分操作步骤如下,请在横线上填写相关内容：

①调节选择开关K,使它的尖端指向______________________；

②将红、黑表笔分别插入正、负插孔中，表笔相互接触，调节________________，使电表指针指向右侧刻度为0的位置;

③最后读出待测电阻的阻值。

（2）某同学在测量另一电阻时，电表的读数如上图，则待测电阻阻值为________________。

（3）由于多用电表测电阻误差较大，为了精确测定（2）中的待测电阻，某同学设计了如下图所示的测量电路。



①根据该电路，简要说明该同学的实验步骤：

a.________________________________________________________________

b.________________________________________________________________

c.________________________________________________________________

d. ________________________________________________________________

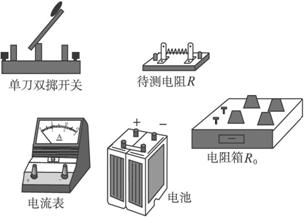

②在上图中将实验实物图连接起来。

Answer 1

（1）①×100 （2分） ②T

(2)20 kΩ

(3)①

a.按电路图连接好电路

b.将开关S与1连接,读出此时电流表示数

c.将电阻箱调为最大，然后将S与2连接，调节电阻箱的阻值，使电流表的示数与步骤b中电流表示数相同。读出此时电阻箱的阻值R，则被测电阻R_x=R

d.断开电路整理好器材

（顺序颠倒但合理同样给分）

②实物图连接略
