题目内容
【题目】如图甲所示，在倾角为θ=
的光滑斜面上有两个用轻质弹簧相连接的物块A、B，它们的质量为mA=5kg、mB=3kg，C为一固定挡板，整个系统处于平衡状态。现用一沿斜面向上的力F拉物块A，使之沿斜面向上做加速度为4m/s2的匀加速直线运动。选定A的起始位置为坐标原点（g=10m/s2），从力F刚作用在木块A的瞬间到B刚好要离开固定挡板C的瞬间这个过程中，乙图中能正确描绘力F与木块A的位移x之间关系的图象是（ ）
A.
B.
C.
D.
【答案】C
【解析】
整个系统处于平衡状态对A有
0时刻对A，由牛顿第二定律有
对A，在弹簧恢复原长之前，
得
对A，弹簧恢复原长到B刚好离开C过程中有
得
B刚好要离开固定挡板C时有
对B有
解得
故C正确，ABD错误。
故选C。
新思维假期作业寒假吉林大学出版社系列答案【题目】要测绘一个标有“3V、0.2A”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V．
(1)实验的电路图应选用下图中的________（填字母代号）
A.
B.
C.
D.

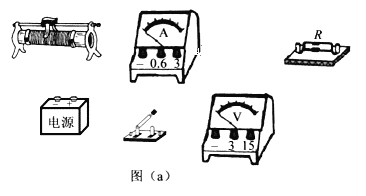

(2)按照实验要求在图（a）中画出实物连线图________．
(3)在《描绘小灯泡伏安特性曲线》实验中选择“3V，0.5A”的小灯泡作为研究对象，备有下列器材：
A.电流表(量程0～0.6A，内阻1Ω)
B.电流表(量程0～3A，内阻1Ω)
C.电压表(量程0～15V，内阻约10kΩ)
D.电压表(0～3 V，内阻约2kΩ)
E.滑动变阻器(阻值0~100Ω)
F.滑动变阻器(阻值0-10Ω)
G.电源E=6V
H.开关
I.导线若干
(4)为了测量准确，实验中应选用电流表________，电压表_______,滑动变阻器__________（填序号）
(5)在本实验中，滑动变阻器应采用___________(填“分压”或“限流”)接法，电流表应采用______(填“内”、“外”)接法小灯泡，如果用实验所测数据来求电阻，则测量结果比真实数值要________（选填“大”或“小”）。
(6)某同学在实验中得到如下一组U和I的数据：
编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
U（V） | 0.20 | 0.60 | 1.00 | 1.40 | 1.80 | 2.20 | 2.60 | 3.00 |
I（A） | 0.020 | 0.060 | 0.100 | 0.140 | 0.170 | 0.190 | 0.200 | 0.205 |
①在图上画出U-I图线______。
②从图线上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是______ ；这表明导体的电阻随温度升高而__________
