Question

在“用电流表和电压表测定电池的电动势和内阻”的实验中．
（1）现备有以下器材：
A．干电池1 节B．滑动变阻器（0-50Ω）
C．滑动变阻器（0-10kΩ）D．电压表（0-3V）
E．电压表（0-15V）F．电流表（0-0.6A）
G．电流表（0-3A）H．电键、导线若干．
其中滑动变阻器应选______，电流表应选______，电压表应选______．
（2）为了最大限度的减小实验误差，请在图1方框内画出该实验最后合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图2中画出U-I图线．根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．

	1	2	3	4	5	6
I（A）	0.05	0.10	0.20	0.25	0.30	0.40
U（A）	1.45	1.40	1.32	1.27	1.22	1.13

Answer 1

【答案】分析：电源的电动势为1.5V，故电压表量程应略大于1.5V； 由电路中的电流选择滑动变阻器及电流表；
图象和纵坐标的交点为电源的电动势，由图象的斜率可以求出内阻．
解答：解：（1）电源的电动势只有1.5V，而题目中只有3V和15V两种电压表，为了测量的准确，应选取D电压表；
因电源电动势较小，故滑动变阻器若选C，则电路中电流过小，无法正确测量，故只有选取B；此时电路中电流较小，故电流表应选取F；

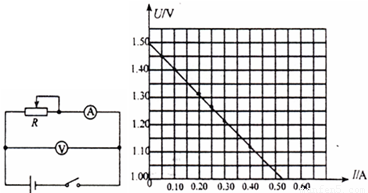

（2）画出该实验电路图．

（3）由图可知，电源的电动势为1.50V； 当路端电压为1.4时，电路中电流为0.1A，则内电阻1.0Ω；
故答案为：（1）B F D
（2）如图
（3）如图，1.50，1.0
点评：电学实验一般以常见实验为载体考查实验中的接法、仪表的选择及数据的处理，误差分析等； 应注意保证实验中的安全和准确．
