题目内容

【题目】(1) 根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整_______________．

(2)开关S闭合之前，图乙中滑动变阻器的滑片应该置于________(填“A”“B”或“AB中间”)端．

(3)实验中测得有关数据如下表：

U/V

0.40

0.80

1.20

1.60

2.00

2.40

2.80

I/A

0.10

0.16

0.20

0.23

0.25

0.26

0.27

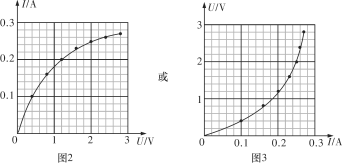

根据表中的实验数据，在图丙中画出小灯泡的I—U特性曲线______________．

【答案】如图所示:

A 如图所示:

【解析】

（1）如图所示；


（2）电键闭合前，将滑动变阻器滑动A端，使测量电路处于短路状态，起到保护作用．；
（3）用平滑曲线描点作图．如图所示；
