Question

如图所示是研究电源电动势和电路内电压、外电压关系的实验装置仪器，电池的正负两极分别为A和B，位于两个电极内侧的探针C和D用于测量电池的内电压．
（1）在给出的下列仪器路中，用实线作为导线将实验仪器连成实验电路；
（2）合上开关前，应将滑动变阻器的滑片置于______端（选填“M”或“N”）．
（3）只调节滑动变阻器的滑臂，使电流传感器的示数变大，则电压传感器Ⅰ的示数将______，电压传感器Ⅱ的示数将______，在实验误差范围内，电压传感器Ⅰ和电压传感器Ⅱ的示数之和______（选填“变大”、“变小”或“不变”）．

Answer 1

【答案】分析：（1）电压传感器1测量电源的内电压，电压传感器测量的是外电压．根据原理连接实物图．
（2）闭合开关前，应将滑动变阻器滑动最大阻值位置．
（3）根据闭合电路欧姆定律判断内电压、外电压和电动势的变化．

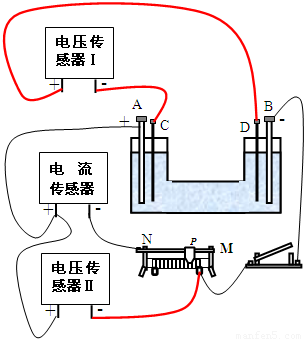

解答：解：（1）电压传感器1测量电源的内电压，电压传感器测量的是外电压．连接实物图时注意传感器的极性．实物连线图如下．
（2）合上开关前，应将滑动变阻器的滑片置于电阻最大位置，保护电路．即滑动到M端．
（3）因为电动势等于外电压加上内电压之和，且电动势保持不变，只调节滑动变阻器的滑臂，使电流传感器的示数变大，内电阻不变，则内电压增大，即电压传感器Ⅰ的示数将变大，电动势不变，则外电压变小，即电压传感器Ⅱ的示数将变小．两传感器示数之和保持不变．
故答案为：（1）见图
．
（2）M．
（3）变大，变小，不变．
点评：解决本题的关键知道实验的原理，运用闭合电路欧姆定律进行分析．
