题目内容

小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象，用实验得到

如下数据（I和U分别表示小灯泡上的电流和电压）：

I（A）	0.12	0.21	0.29	0.34	0.38	0.42	0.45	0.47	0.49	0.50
U（V）	0.20	0.40	0.60	0.80	1.00	1.20	1.40	1.60	1.80	2.00

（1）在左下框中画出实验电路图. 可用的器材有：电压表、电流表、滑线变阻器（变化范围0—10Ω）、电源、小灯泡、电键、导线若干.

（2）在右图中画出小煤泡的U—I曲线.

（3）如果某一电池的电动势是1.5V，内阻是2.0Ω.问：将本题中的灯泡接在该电池两端，小灯泡的实际功率是多少？（简要写出求解过程；若需作图，可直接画在第（2）小题的方格图中）

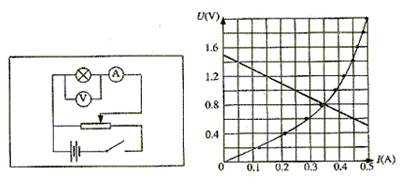

（1）见下图（2）见下图

（3）作出U=图线，可得小灯泡工作电流为0.35安，工作电压为0.80伏，因此小灯泡实际功率为0.28瓦

解析:略
