题目内容

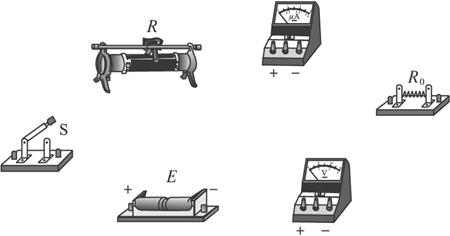

用下列器材组装成描绘电阻R伏安特性曲线的电路，请将实物图连线成为实验电路．微安表μA（量程200μA，内阻约200Ω ）；电压表V（量程3V，内阻约10kΩ）；电阻R（阻值约20kΩ）； 滑动变阻器R（最大阻值50Ω，额定电流1A ）；电池组E（电动势3V，内阻不计）；开关S 及导线若干．
【答案】分析：在描绘电阻R伏安特性曲线时，需要多测量数据，因此滑动变阻器采用分压接法，待测电阻很大，因此安培表采用内接法，由此可正确画出电路图，再连接实物图；
解答：解：在描绘电阻R伏安特性曲线时，需要多测量数据，因此滑动变阻器采用分压接法，待测电阻很大，因此安培表采用内接法，

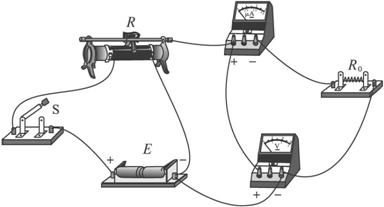

由此得出电路的实物连接图如下所示：
答案如图．
点评：电路图的连接注意滑动变阻器的分压、限流接法和安培表的内外接法的选择，还需注意电表正负接线柱，电键不控制或不控制全电路等问题．
解答：解：在描绘电阻R伏安特性曲线时，需要多测量数据，因此滑动变阻器采用分压接法，待测电阻很大，因此安培表采用内接法，
由此得出电路的实物连接图如下所示：
答案如图．
点评：电路图的连接注意滑动变阻器的分压、限流接法和安培表的内外接法的选择，还需注意电表正负接线柱，电键不控制或不控制全电路等问题．
