1. 3D 打印(三维打印)社团正在展示打印好的学具。小明从左面看到的图形是
，对应的学具是下面的()。
从上面看这些学具，看到的图形相同的有()和()。(均填序号)
①
②
③
，对应的学具是下面的()。从上面看这些学具，看到的图形相同的有()和()。(均填序号)
①
②
③
答案：②；②；③
解析：
2. 请在正确的摆法下面画“√”。

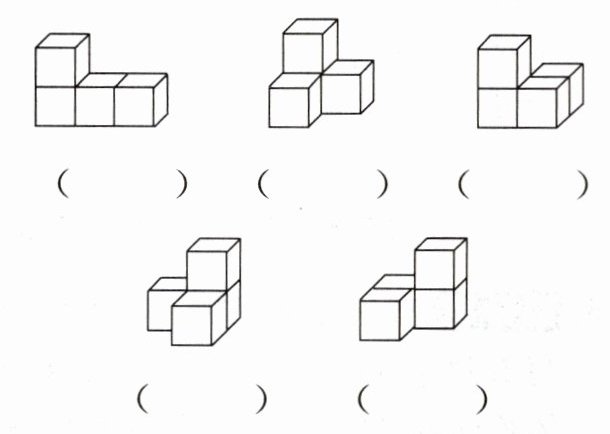

(1)用 4 个同样的小正方体摆出从上面看是的几何体，可以怎么摆？
()()()
()()

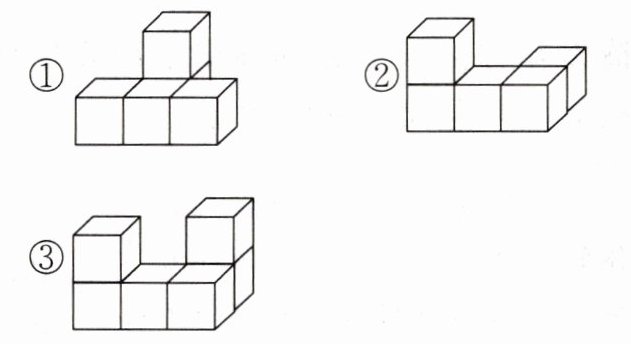

(2)在(1)题的几何体中，各增加 1 个同样大小的小正方体，要保证从上面看到的图形不变，可以怎么摆？
()()()
()()
(1)用 4 个同样的小正方体摆出从上面看是的几何体，可以怎么摆？
()()()
()()
(2)在(1)题的几何体中，各增加 1 个同样大小的小正方体，要保证从上面看到的图形不变，可以怎么摆？
()()()
()()

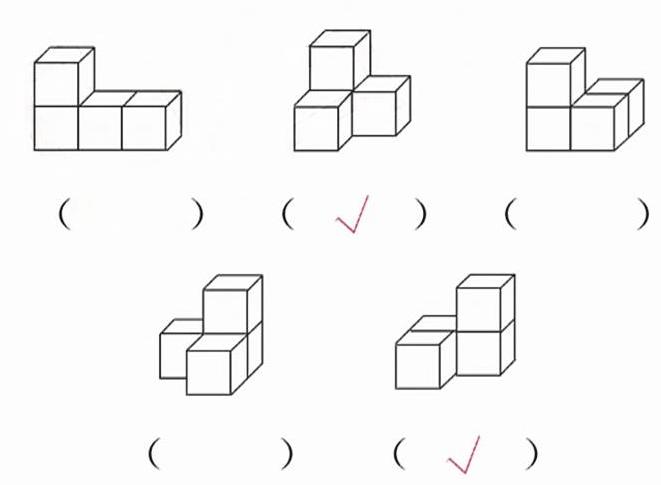

答案：
(1)
(2)
(1)
(2)
解析：
(1)从上面看给定图形有3个小正方形，需用4个小正方体摆，底层3个，1个叠放，符合的为后四个。(2)增加1个小正方体，需叠在原3个位置上，俯视图不变，中间三个符合。
3. 下面是贝贝用小正方体搭的一个几何体。
(1)这个几何体是由个小正方体搭成的。
(2)从面或左面看到的图形是
。
(3)从面看到的图形是
。
(1)这个几何体是由个小正方体搭成的。
(2)从面或左面看到的图形是
。(3)从面看到的图形是
。答案：
【答案】：
(1) 10
(2) 前
(3) 上
【答案】：
(1) 10
(2) 前
(3) 上
解析：
(1)通过分层计数小正方体个数，底层5个，中层3个，上层1个，共5+3+1=9个。(2)从正面和左面看到的图形相同。(3)从上面看到的图形符合题目给定形状。
4. 提升题 如图所示，根据一个正方体的三种不同摆法，判断相对的两个面上的字母各是什么。
答案：A-E，B-D，C-F
解析：
从第一个摆法可知，A与F、D相邻，故A的相对面不是F、D；从第二个摆法可知，A与C、B相邻，故A的相对面不是C、B，因此A的相对面是E。从第一个摆法可知，D与A、F相邻；从第三个摆法可知，D与C、E相邻，故D的相对面不是A、F、C、E，因此D的相对面是B。剩余C和F为相对面。
