A. 2：3 B. 4：3 C. 2ρ水/3ρ乙 D. 2ρ水/3ρ甲

油汀电暖器

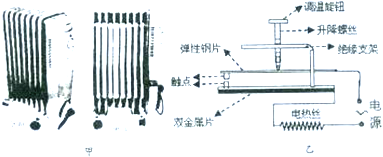

油汀电暖器是一种常用的取暖设备，如图甲所示，上下各一根中控的金属管，其中一根管中装有电热丝，这两管道间用若干条形金属管上下连通，在整个腔体内没有导热油，灌注量占总容积的70%左右，内部有较大空间，当接通电源后，电热丝周围的导热油被加热，升到腔体上部，沿散热管对流循环，通过腔体壁表面将热量辐射出去，从而加热环境，被空气冷却的导热油在电热丝周围又被加热，开始新的循环，在控制电路中装有双金属温控器，当油温达到设定温度时，温控器会自行断开电源，在使用中特别注意这种取暖器不能倒置或侧卧使用．

温控器原理如图乙所示，它是一个由双金属片制成的自动开关，双金属片是由长和宽相同的铜片和铁片组成，且两金属片被紧紧地铆在一起，受热时铜片膨胀得比铁片大，双金属片便向铁片那边弯曲，温度越高，弯曲得越显著，常温时，双金属片端点的触点与弹性铜片上的触点相接触，当电暖器与电源接通时，电热丝发热，双金属片受热弯曲，当温度升高到设定温度时，双金属片顶端的触点与弹性铜片上的触点分离，电路断开，随着导热油散热，温度降低，双金属片恢复原状，电路接通后，使导热油维持一定的温度，电暖器工作时的温度可以调节，将调温旋钮上的升降螺丝上下调节，双金属片和弹性铜片上的触点随之上下移动，双金属片弯曲程度不同，导热油的温度也就不同．

（1）油汀电暖器通电工作时，是把电能转化为 能；

（2）如图四种双金属片符合图乙温控器安装要求的是 ．

（3）油汀电暖器通电前，温控器的两触点处于 （闭合/断开）状态．

（4）关于油汀电暖器，下列说法错误的是 ．

A．电热丝应安装于底部金属管

B．调温旋钮上的升降螺丝下调时，弹性铜片的弹性势能将变大

C．管道中导热油未注满，是防止过热爆炸

D．严禁倒置或放倒使用，是防止导热油溢出

（5）当需要调高取暖温度时，调温旋钮上的升降螺丝应 （向上/向下）调．

A. 比较轻 B. 传热本领大

C. 热值大 D. 热膨胀小

（1）实验时，蜡烛、凸透镜、光屏在光具座上摆放的位置如图所示，其中明显需要调整的是____________调整的目的是_________________________。

（2）若测得凸透镜的焦距f=10㎝，调整后，移动光屏得到一个清晰的蜡烛的像，该像是_________________。（填“倒立、正立，放大、缩小，实像、虚像”）

（3）此时，小刚把自己的近视眼镜放在蜡烛和凸透镜之间靠近凸透镜的位置，结果光屏上原来清晰的像变得模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向_________（选填“远离”或“靠近”）凸透镜的方向移动，才能使蜡烛的像变得清晰。

（1）求玻璃管所受到的浮力；

（2）求玻璃管浸入水中的深度；

（3）将玻璃管从水中取出并擦干，竖直放在水平桌面上，求玻璃管对桌面的压强．
