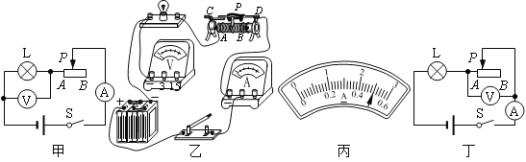

（1）请根据图甲的电路图，用笔画线代替导线，将图乙的实物电路连接完整．

（2）实验中灯泡突然熄灭，可能是灯泡断路，也可能是灯泡短路．下列操作能判断出故障类型的是 ．

A．直接更换小灯泡

B．观察电压表示数

C．移动滑动变阻器滑片，观察小灯泡是否发光

D．移动滑动变阻器滑片，观察电压表示数是否变化

（3）排除故障后，闭合开关，移动滑片P，当电压表示数为3．8V时，电流表示数如图丙所示，则通过小灯泡的电流是 A，灯泡的额定功率是 W．

（4）若电压表0～15V量程断路，阿荣设计如图丁所示的电路，继续实验：

①闭合开关前，应将滑片P置于滑动变阻器的 位置（选填“A端”、“B端”、“中间偏左”或“中间偏右”）．②移动滑片P，当电压表示数为 V时，小灯泡正常发光．

（5）若将小灯泡换成发光二极管，测量发光二极管的电功率，发现在亮度相当的情况下，每次所测得的电功率都比小灯泡的小，从能量转化角度分析，其原因是二极管的电能转化为光能的效率 （选填“高”、“ 低”）．

（1）通过观察三次实验时泡沫塑料___________，显示压力作用的效果；

（2）比较______与______两图所示实验，说明受力面积相同时，压力越大，压力作用效果越明显；

（3）比较______与 _______两图实验，说明压力相同，受力面积越小，压力作用效果越明显。

（4）该实验说明了：压力的作用效果不仅与_______有关还与_________有关。

（1）实验所得的数据有一组是错误的，其实验序号为_______。

（2）综合分析上列实验数据，归纳可以得出液体压强的规律①_____________________，该结论是通过比较实验序号_______的数据得出来的。②_____________________该结论又通过比较实验序号_______的数据得出来的。

（1）实验中，他应将弹簧测力计沿___方向拉动木块，使木块在水平面上做__________运动，并记下弹簧测力计的示数。

（2）比较步骤___与___可得：摩擦力的大小跟作用在物体表面上的压力有关，且压力越大，摩擦力越大。

（3）小明在实验中还发现：在木块还没有被拉动的情况下，弹簧测力计仍然有示数，且示数逐渐增大，直到拉动木块为止。该现象表明：物体在静止时也可能受到___力的作用，且该力有大小与_______力的大小有关

（1）燃油属于 （选填“可”或“不可”）再生能源．

（2）根据表格提供的信息分析，若该飞机以速度v沿水平方向匀速直线飞行的时间为t，则它在这段时间内克服空气阻力所做的功W= ．（表达式中的字母只能出现v和t）

（3）已知：飞机发动机燃油完全燃烧的能量转化为机械能的效率是40%，飞机使用的航空燃油的热值为 5×107J/kg．求：在飞机油箱中加满燃油，并且以500m/s的速度巡航时，飞机的最大航程约是多少km?
