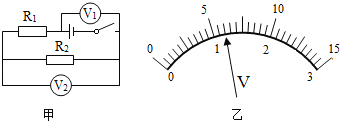

【题目】在课外活动中,老师给出了下列器材:电源(电压为6V)、一个定值电阻(9Ω)、一个滑动变阻器(最大阻值是30Ω)、电压表、电流表、开关、和导线若干.活动中小明同学设计的电路如图甲所示,在正确的连线和调节滑片,小明测出的数据如下表一所示.

表一

实验次数

1

2

3

4

5

6

7

8

电压表示数(V)

4.5

4.0

3.5

3.0

2.5

2.0

1.5

1.0

电流表示数(A)

0.17

0.22

0.28

0.34

0.39

0.44

0.50

0.56

功率(W)

0.77

0.88

0.98

1.02

0.98

0.88

0.75

0.56

(1)现在请你用笔画线代替导线将图乙中的器材按照图甲所示的电路进行正确的连接(已经连接的导线不能改动).

(2)数据记录表格一中的“功率”是那个器材的功率?答: .“功率”的变化情况是

(3)小明通过分析数据提出了一个猜想:“在电源电压不变的情况下,图中的定值电阻和滑动变阻器的阻值相等时,滑动变阻器的功率最大”.为了验证猜想是否正确,小明用一个阻值为10Ω的电阻把原电路中的定值电阻换下,进行了一次验证,数据记录如下表二,

表二:

实验次数

1

2

3

4

电压表示数(V)

4.5

4.0

3.5

3.0

电流表示数(A)

0.15

0.20

0.25

0.30

变阻器电阻(Ω)

30.0

20.0

14.0

10.0

变阻器功率(W)

0.68

0.80

0.86

0.90

你认为小明这次验证实验能否验证其猜想?答: (选填“能”或“不能”);理由是:

(4)现实验室有三个定值电阻,阻值分别是20Ω,30Ω,40Ω.为了继续验证小明的猜想,应选择的电阻是 Ω,理由是:
