题目内容

现有器材：电压表（量程3V，内阻约几千欧），电压表 （量程15V，内阻约几十千欧），定值电阻 （3．0kΩ），滑动变阻器R（0～1750Ω），直流电源（约6V，内阻不计），开关、导线若干。要求利用这些器材测量电压表的内阻值。

（1）在方框中画出实验电路图


（2）用已知量和直接测得量表示的电压表内阻的表达式为r=___________。

式中各直接测得量的意义是： _____________________。

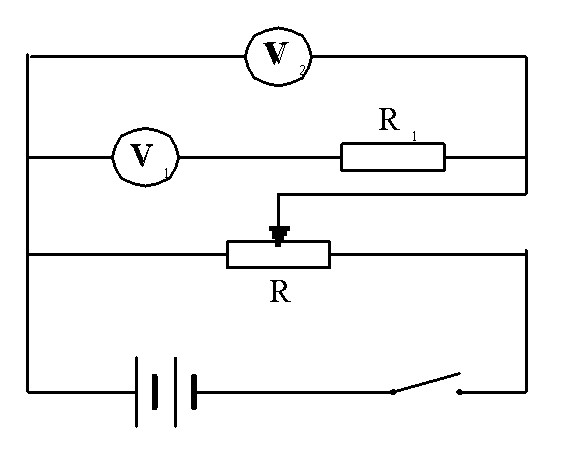

 （1）

（2）为电压表的示数，为电压表的示数

练习册系列答案
相关题目
（2001?北京）如图所示，（甲）是一单刀双掷开关的实物图，它的符号如图（乙）所示．图（丙）是单刀双掷开关对电路控制作用的一个实例，当S与“1”接触时，灯泡L1发光，当S与“2”接触时，灯泡L2发光．
现有如下器材：一个电源（两极间电压保持不变，但电压数值未知），一个电阻箱（用R0表示），一个待测电阻（用RX表示），一个电压表（最大量程大于电源两极间电压），一个单刀双掷开关，导线若干．
（1）根据以上所给器材，有虚线框内设计一个能测量并计算出待测电阻RX的规范电路图（连接好后在实验过程中不能拆卸）．
（2）写出测量的操作步骤及所测量的物理量．
（3）写出用测量量计算RX的表达式：
RX=
U-U0
U0
R0
RX=
U-U0
U0
R0
．
如图所示，（甲）是一单刀双掷开关的实物图，它的符号如图（乙）所示．图（丙）是单刀双掷开关的电路控制作用的一个实例．当S与“1”接触时，灯泡E1发光，当S接触“2”时，灯泡E2发光．现有如下器材：一个电源（两极间电压保持不变，但电压数值未知）、一个电阻箱（用R0表示）、一个电压表（最大量程大于电源两极间电压）、一个待测电阻（用RX表示）、一个单刀双掷开关、导线若干
（1）根据以上所给器材，在虚线框内设计一个能测量并计算出待测电阻RX的规范电路图（连接好后在实验过程中不能拆卸）．

（2）写出测量的操作步骤及所测量的物理量．
（3）写出用测量的量计算RX的表达式．
一只小灯泡的额定电压为2.5V，正常发光时的电流约为0.3A．小雨同学想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器，导线若干．
精英家教网

（1）请你用笔画线代替导线，将图1电路连接完整．
（2）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是

．
（3）排除故障后，进行了三次测量，测量数据如下表．当小灯泡正常发光时，电流表示数如图2所示，此时电流为

A；小灯泡的额定功率为

W．
电压U/V 1 2.5 2.8
电流I/A 0.18 0.28
（4）利用所给器材，该实验装置

（选填“能”或“不能”）用来验证欧姆定律中的电流与电压的关系．
（5）完成上述实验后，小雨用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图3所示的电路，也测出了灯泡的额定功率．请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点

（选填“1”或“2”），移动滑片，使电压表的示数为

V；
②再将开关S2拨到触点

（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额=

（用已知量和测量量表示）．
一只小灯泡的额定电压为2.5V，正常发光时的电流约为0.3A．小雨同学想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器，导线若干．精英家教网
（1）请你用笔画线代替导线，将电路图甲连接完整．
（2）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是

．
（3）利用所给器材，该实验装置

（选填“能”或“不能”）用来验证欧姆定律中的电流与电压的关系．
（4）完成上述实验后，小雨用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图2所示的电路，也测出了灯泡的额定功率．请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点

（选填“1”或“2”），移动滑片，使电压表的示数为

V；
②再将开关S2拨到触点

（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额=

（用已知量和测量量表示）．
