【题目】电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到如表数据及如图所示的电路原理图：
（1）分析说明温控开关S0断开时，饮水机处于哪种工作状态？
（2）求电阻R2的阻值．
（3）求电热饮水机在加热状态下的工作电流
【答案】（1）温控开关S0断开时，饮水机处于保温状态；
（2）电阻R2的阻值为1210Ω．
（3）电热饮水机在加热状态下的工作电流是1.8A．
【解析】试题分析：（1）由P=U2/R可知，电压不变的情况下，电阻越小，消耗的功率越大。温控开关S0断开时，电路中只有R2；温控开关S0闭合时，两个电阻并联。由于并联电路的等效电阻小于其中任何一个并联电阻，所以，温控开关S0断开时，饮水机处于保温状态。
（2）电阻R2的阻值R2= U2/P保温=（220V）2/40W=1210Ω．
（3）电热饮水机在加热状态下的工作电流I加热=P加热/U=400W/220V=1.8A.

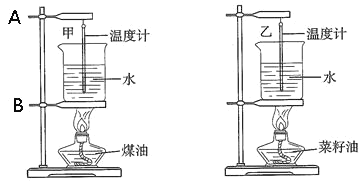

【题目】小文同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的装置，并每隔l min记录了杯中水的温度。
加热时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
甲杯水温/°C | 25 | 27 | 29 | 32 | 34 | 36 | 38 |
乙杯水温/°C | 25 | 26 | 27 | 28 | 29 | 30 | 31 |
(1)在安装、调整实验器材时，科学合理的顺序是（甲图中）：先固定________________的位置，再调整固定________________的位置（选填“A”或“B”）。
(2)为保证实验结论的可靠，实验时应控制两套装置中相同的量有：加热时间和水的初温、水的_______。
(3)通过表中记录的数据，你认为加热相同时间甲装置吸收热量_______ （选填“大于”、 “等于”或“小于”）乙装置吸收的热量：理由是__________。
(4)小文同学实验前用天平测出了烧杯中水的质量及酒精灯中燃料的质量。井由记录的数据，利用公式
计算出了水吸收的热量。他想通过这些数据计算出煤油和菜籽油的热值。你认为他的计算结果可靠吗？_________。理由是______。
