【题目】作图题:
(1)如图甲,通过滑轮组向下用力提升物体,请画出滑轮组的绕线.
(2)如图乙,小磁针静止在通电螺线管左侧,请标出磁感线方向及小磁针的N极.
【答案】
【解析】
试题分析:(1)根据向下用力的要求先确定绳子的末端,然后顺次绕线.
(2)根据安培定则可确定螺线管的NS极,根据磁极间的相互作用,可以判断小磁针的磁极.根据磁体周围的磁感线都是从N极出来,回到S极判断磁感线方向.

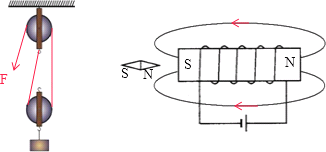

解:(1)根据拉力方向向下先确定末端拉力,然后依次绕线,如下图所示:
(2)由安培定则可知,图中通电螺线管的右端为N极,左端为S极,根据同名磁极相互排斥,异名磁极相互吸引,可判定小磁针的右端为N极、左端为S极.根据磁感线都是从磁体的N极出发,回到S极,可以标出磁感线的方向.如下图所示:
