题目内容

【题目】如图所示是小刚同学在“测量滑轮组的机械效率”实验中使用的实验装置，得到的数据记录在下方表格中。关于小刚的实验，忽略绳重和摩擦，下列说法不正确的是（ ）

实验次数

1

2

3

钩码重G/N

4

4

6

钩码上升高度h/m

0.1

0.1

0.1

绳端拉力F/N

1.8

1.4

2.4

绳端移动距离S/m

0.3

0.5

0.3

机械效率η

74%

57%

83%

A.由表中数据可知，第1次实验是使用甲图做的实验

B.由表中数据可知，第2次实验是使用乙图做的实验

C.由第1、2次数据可知，滑轮组的机械效率与动滑轮的自重有关

D.由第2、3次数据可知，滑轮组的机械效率与被提升的钩码的重力有关

【答案】D

【解析】

；

由图知道，承担物重是绳子的段数是n甲=3，n乙 =5；

A．由第一次实验数据和s=nh知道，

即第一次实验是使用甲图做的实验，故A正确，不符合题意；

B．由第二次实验数据和s=nh知道，

即第而次实验是使用乙图做的实验，故B正确，不符合题意；

C．由1、2次实验数据知道，动滑轮重不同，滑轮组的机械效率不同，即滑轮组的机械效率与动滑轮的自重有关，故C正确，不符合题意；

D．由2、3次实验数据知道，提升物体的绳子的条数不相同，即使用了不相同的装置，且提升的钩码重不同，由于没有控制变量，所以，机械效率不同，不能说明滑轮组的机械效率与被提升的钩码的重力有关，故D错误，符合题意。

练习册系列答案
相关题目

【题目】在探究“影响电阻大小因素”的实验中，某小组设计的探究电路图如左图，右图为可供选择的材料导体。

（1）在探究导体的电阻与材料关系时，应选用__________两个导体分别接入电路的EF间。

（2）在将B、C两个导体分别接入电路EF间时，则接入___________导体灯泡会更亮些。

（3）在将B、D两个导体分别接入电路时，观察到接导体D比接B灯泡更亮些，则分析得出的结论是____________。

（4）评估：你认为此次探究在电路设计上的不足是__________，你的改进意见是______。

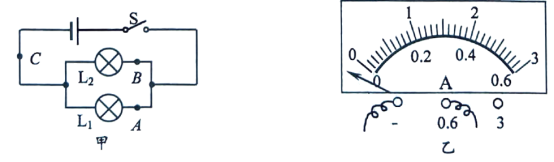

【题目】小明同学用如图甲所示电路“探究并联电路中电流的特点”.

(1)在连接电路时，开关应处于_______状态.

(2)小明同学先将电流表接在A点处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是:__；排除故障后闭合开关试触时，又发现电流表的指针偏转如图乙所示，原因是_____.

(3)再次排除故障后，用电流表分别测出电路中的A、B、C处的电流，改变电源电压，重复实验，记录数据如下表所示，该表格设计中存在的不足之处是_____.

实验序号

A处的电流

B处的电流

C处的电流

1

0.2

0.2

0.4

2

0.3

0.3

0.6

3

0.4

0.4

0.8

4

0.5

0.5

0.2

第4次测量时，数据“0.2”明显有误，据你分析，造成这一错误最有可能的原因是_____.

(4)小明通过数据分析得出实验结论:并联电路中干路电流为支路电流的2倍.老师指出这个结论不一定成立，为了得出具有普遍意义的并联电路中电流的特点，小明应该_____.

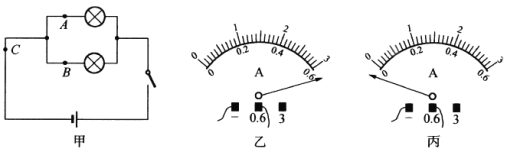

【题目】在探究“并联电路中的电流关系”时，小明和小丽都按图甲所示电路做实验.
