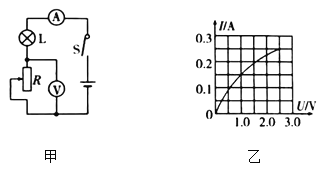

【题目】图甲中，灯泡L的额定电流为0.25A，其电流与电压关系如图乙所示，滑动变阻器R的规格为“50Ω 1A”，电流表量程为0~0.6A，电压表量程为0~3V。闭合开关S，调节R，当电压表的示数为1.5V时，L恰好正常发光，则L正常发光时的阻值为_____Ω，电源电压为_____V；为保证电路安全，R的调节范围为_____，灯泡L的最小电功率为______W。

Answer 1

【答案】10 4 6Ω~20Ω 0.15

【解析】

由图像可知灯泡与变阻器串联，电压表测变阻器电压，电流表测电路电流。

第一空．因为灯L正常发光，因此电流为额定电流0.25A，由图乙可知此时灯L的电压为2.5V，因此L电阻为：

；

第二空．因为串联分压，因此电源电压为：

；

第三空．当电压表示数为3V时，由串联分压可知，此时灯泡L两端电压为：

4V-3V=1V

由图乙可知，此时电路电流为0.15A，则此时变阻器电阻为：

为不烧坏用电器，因此电路最大电流为0.25A，此时变阻器两端电压为1.5V，则滑动变阻器此时电阻为：

因此R的调节范围为6Ω~20Ω；

第四空．由公式可知，当灯泡两端电压最小，且电路电流最小时，灯泡的功率最小，因此灯泡L的最小电功率为：

。
