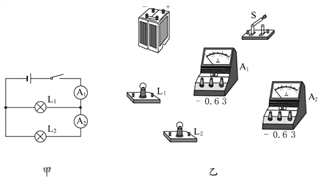

【题目】为探究并联电路中电流的规律，小明设计了如图甲所示的电路（干路中的电流约为 1. 2A ，支路中的电流约为 0.5 A ）。请你帮助他把如图乙中的实物用笔画线代替导线连接起来。
【答案】
【解析】在连接实物电路之前应先认清电路图的连接方式，然后按要求连接实物。在连接实物时，灯泡的两个接线柱没有“+”“-”之分，只要让电流从任意一端流向另一端即可。但电流表的连接时要注意从“+”流入，从“-”流出。干路中的电流约为1.2 A，电流表A1的量程应选0～3 A，支路中的电流约为0.5 A，则电流表A2的量程应选0～0.6A。连接时先按电源正极→开关→A1→A2→L2→电源负极的顺序连成一条电路，然后将L1连到L2和A2的两端组成并联电路，故如下图所示：
