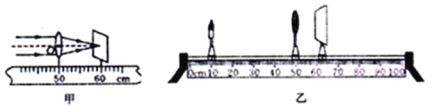

【题目】如图所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上。

（1）如图乙所示，会在光屏上得到一个清晰的像，生活中的___________（选填“照相机”、“投影仪”或“放大镜”）应用了这个成像规律。

（2）此时有一只苍蝇落到凸透镜上，则光屏上________（选填“能”或“不能”）成完整的蜡烛的像。

（3）实验中，凸透镜向下滑动了一些，则光屏上成的像将向_______（选填“上”或“下”）移动。

（4）重新调整后，凸透镜位置不变，将蜡烛移到45cm刻度线处，光屏上__________(有/没有)烛焰经透镜折射后的光线，此时，像成在__________(光屏/蜡烛)一侧。

（5）小明用LED灯做成字母“F”替换蜡烛，将它放在透镜前15.0cm处，在光屏上成清晰的像。小明在毛玻璃光屏后面观察物和屏上的像，他直接看到的物为“F”，则他看到屏上像的形状为__________；移去光屏，在光屏处，看到像的形状为__________.

Answer 1

【答案】照相机 能 下 有 蜡烛

【解析】

(1)[1]由题图可知，物距大于像距，由凸透镜成像的特点可知，此时成缩小、倒立的实像，生活中照相机应用了这个成像规律；

(2)[2]物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像；所以当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成完整的像；

(3)[3]由于经过凸透镜光心的光线传播方向不变，所以凸透镜向下滑动后，像将会向下移动，即光屏上成的像将向下移动；

(4)[4][5]由甲图可知，该凸透镜的焦距时10.0cm，将蜡烛移到45cm刻度线处时，蜡烛距透镜5cm，此时物距小于一倍焦距，光屏上仍然有烛焰经透镜折射后的光线，只不过折射光线不能会聚成像，此时所成的像是正立放大的虚像；所以像成在蜡烛一侧；

(5)[6]将它放在距透镜15.0cm处时，物距大于一倍焦距小于两倍焦距，此时在屏上像的形状为倒立放大的实像；即他看到屏上像的形状为；

[7]移去光屏，在光屏处，看到像的形状仍然为。
