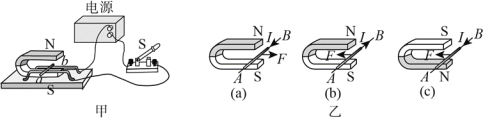

【题目】图甲所示为小东同学探究“通电导体在磁场中受力”的实验电路。他接通电源，观察并记录了图乙所示的(a) (b) (c)三组实验现象：
(a)蹄形磁体N极在上方，导体棒通入由B至A方向的电流时，受力方向水平向右；
(b)蹄形磁体N极在上方，导体棒通入由A至B方向的电流时，受力方向水平向左；
(c)蹄形磁体S极在上方，通入由B至A方向的电流时，导体棒受力方向水平向左。根据小东所记录的三组实验现象，请你提出一个可探究的科学问题：_________。

【答案】通电导体在磁场中受力的方向与导体中通过的电流方向是否有关？

（通电导体在磁场中受力的方向与磁场的方向是否有关？）

【解析】

从图乙中的(a) (b)可知，当磁场方向不变时，电流方向发生改变，受力方向也改变；从图乙中的(a)(c)可知，当电流方向不变时，磁场的方向发生改变，受力方向也改变；由上述可提出可探究的科学问题是通电导体在磁场中受力的方向与导体中通过的电流方向是否有关和通电导体在磁场中受力的方向与磁场的方向是否有关。

练习册系列答案

寒假作业与生活陕西人民教育出版社系列答案

相关题目

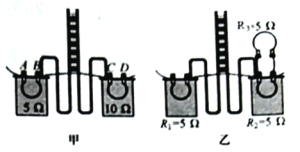

【题目】如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置。
