题目内容
【题目】小明对家中的小汽车进行了一些研究:汽车动力来自一台单缸四冲程汽油机,正常工作时转速为1800r/min,汽缸外面有“水套”循环降温;汽车照明灯的灯泡内装有功率较大的远光灯丝和功率较小的近光灯丝,两根灯丝可根据需要交替工作。
(1)图中汽油机正处于______冲程;
(2)汽车照明灯内的近光灯丝和远光灯丝是______联连接的;
(3)汽油机10min对外做功______次。
【答案】做功 并 9000
【解析】
(1)[1]由题图可知,进气门和排气门都是关闭的,火花塞放出电火花,活塞下行,可以判断是做功冲程;
(2)[2]由题意可知,两根灯丝可根据需要交替工作,所以这种灯泡内两根灯丝在电路中的连接方式是并联;
(3)[3]由题意可知,单缸四冲程汽油机的飞轮转速是1800r/min,即每10分钟转18000圈;汽油机工作过程飞轮转动2圈完成一个工作循环,一个工作循环包括4个冲程,对外做功一次;所以汽油机10min完成36000个冲程,做功9000次。
【题目】如图为快递界的智能分拣机器人——“小黄人”,它工作时能通过“看”地面上粘贴的二维码给自己定位和认路。当派件员将快件放在托盘上,“小黄人”会在一秒内迅速扫码识别信息,读取出其位置译码和目的地信息,每个地址对应不同的下落口,每个下落口对应一个地级市。“小黄人”依照后台计算生成的结果,规划好机器人要走的路线,实现对包裹路径信息的追踪记录,真正实现了扫码、称重、分拣功能“三合一”。据悉,1个机器人,可实现1小时内分拣50个快件的作业总量。
(1)①“小黄人”将快件运到对应的下落口时,就推开托盘,将快件“扔”进下落口(如图2)。如果将“扔”快件的托盘抽象为如图4的示意图,“小黄人”对托盘的推力F始终垂直托盘向上,在水平位置时快件与托盘的重心在同一竖直线上(快件和托盘的质量分布是均匀的)。请根据所学知识分析判断,“小黄人”在“扔”快件的过程中所用推力F_____(选填“逐渐变大”、“保持不变”或“逐渐变小”)。
②托盘的质量400g,OB长为30cm,OA长为5cm.若某快件的质量为3kg,为了将快件“扔”进下落口,请计算“小黄人”此时对托盘推力F至少为多大________。(g取10N/kg)
项目 | 指标参数 |
工作电压 | 15V |
功率 | 30W |
电池容量 | 4000mAh |
(2)如图是某款“小黄人”铭牌上的部分参数。电池容量“4000mAh”是指当工作电流为4000mA时,能持续供电1小时。若充满电后,所有电能用于正常工作,则可供机器人持续正常工作多长时间____?
(3)如图3,“小黄人”设有自动充电功能,当检测到电池容量低至10%时会自动返回充电.若返回过程中受到的阻力为27牛,为确保机器人能顺利返回充电,需要充电时,机器人离充电座不能超过多少米______?(剩余电池容量的40%用于提供克服阻力做功)
【题目】现有下列器材:蓄电池(6V)、电流表、(0~0.6A,0~3A)、电压表(0~3V,0~5V),定值电阻(若干)、开关、滑动变阻器和导线,要利用这些器材探究“电流与电阻的关系”;

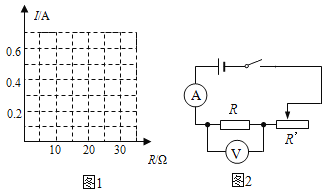

(1)实验中多次换用不同阻值的定值电阻,并调节滑动变阻器的滑片。使电压表示数保持不变,测出对应于不同阻值的电流表示数,并记于表格中,请你利用表格中的数据,在图1坐标纸上画出导体中的电流随电阻变化的图象;
(________)
次数 | 1 | 2 | 3 | 4 | 5 | 6 |
电阻R/Ω | 30 | 25 | 20 | 15 | 10 | 5 |
电流I/A | 0.1 | 0.12 | 0.15 | 0.2 | 0.3 | 0.6 |
(2)在做完第五次实验后,接下来的操作是:断开开关,将10Ω的定值电阻更换为5Ω的定值电阻,直接闭合开关,此时电压表的示数为_______V,应将滑动变阻器的滑片向_______(选填“左”或“右”)移动,使电压表的示数为_______V时,读出电流表的示数;
(3)通过实验及表格数据可得出结论:当电压一定时,_____________________;
(4)为完成整个实验,应该选取哪种规格的滑动变阻器__________________。
A.50Ω 1.0A B.50Ω 0.5A C.20Ω 1.0A D.20Ω 0.5A
