题目内容

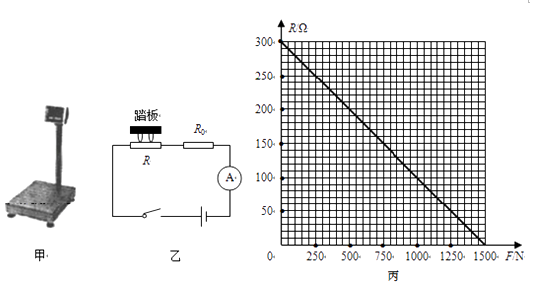

【题目】图甲为某型号电子秤,其结构原理如图乙所示,R0是定值电阻;R是压敏电阻,其阻值R随所受压力F变化的关系如图丙所示,改写电流表(量程为0.6A)的表盘数值后可直接读出所称物体的质量.设踏板的质量为5kg,电源电压保持12V不变,g取10N/kg.
(1)根据图象可知,当称物体的质量增加时,压敏电阻R的阻值(选填“变大”或“变小”).
(2)空载时,电流表的示数为0.04A,求R0的阻值.
(3)若身边没有电流表只有电压表,还能制作电子秤吗?若不能,请说明理由;若能,说明电压表应怎样连入电路.
【答案】
(1)变小
(2)解:空载时,踏板对压敏电阻的压力:F=G=mg=5kg×10N/kg=50N;
空载时,踏板对压敏电阻的压力F=G=mg=50N.
根据图丙可得压敏电阻的阻值R=290Ω.
此时电路的总电阻R总= = =300Ω
∴R0=R总﹣R=300Ω﹣290Ω=10Ω;
(3)解:根据图乙可知,利用串联分压作用,定值电阻两端电压变化规律是当压敏电阻压力增大时,定值电阻两端电压变大,故可以用电压表制造电子秤,如图所示.
【解析】解:(1)由图象可知压敏电阻随着压力的增大,电阻减小; 答:(1)变小;(2)R0的阻值10Ω;(3)能,R与R0串联,电压表与R0并联.
【考点精析】解答此题的关键在于理解欧姆定律及其应用的相关知识,掌握欧姆定律的应用: ① 同一个电阻,阻值不变,与电流和电压无关 但加在这个电阻两端的电压增大时,通过的电流也增大.(R=U/I) ② 当电压不变时,电阻越大,则通过的电流就越小.(I=U/R) ③ 当电流一定时,电阻越大,则电阻两端的电压就越大.(U=IR).
