Question

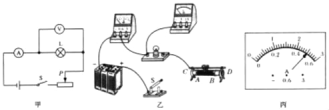

【题目】实验室有一小灯泡，上面标有2.5V字样，为测定其额定功率，小明设计了图甲所示电路，并找到合适器材进行实验。

（1）根据如图甲电路图，请你用笔画线代替导线，将图乙实物图补充完整。

（_____）

（2）调节滑动变阻器使电压表示数为2.5V时，电流表示数如图丙所示，小灯泡额定电流为_____A，额定功率为_____W。

Answer 1

【答案】 0.5 1.25

【解析】

（1）由图甲知，滑动变阻器应一上一下串联入电路中，灯泡额定电压2.5V，所以电压表应选择0﹣3V量程与灯泡并联，实物图如下图所示：

（2）由图乙知，电流表使用0﹣0.6A量程，分度值0.02A，由图丙知，灯泡正常发光时的电流为0.5A，

所以灯泡的额定功率：P=UI=2.5V×0.5A=1.25W。
