题目内容

【题目】小华所在小组的同学为了研究水的沸腾，取了200g的水加热，装置如图所示。

下表是他们记录的有关数据。

时间/min

0

1

2

3

4

5

6

7

8

9

水温/℃

90

92

94

96

97

98

98

98

98

98

（1）安装实验装置时，科学合理的调整顺序是：先固定_____（选填“A”或“B”）的位置。

（2）根据上表，加热前水的温度为_____℃

（3）在如图中，表示水沸腾的图是_____，根据上表的记录可知，水的沸点是_____℃。

（4）根据表中数据分析可知，水在沸腾时的特点是：在沸腾过程中，温度_____。（选填“升高”、“降低”或“不变”）

（5）小华发现，水从开始加热到沸腾这段时间过长，如果要适当缩短加热时间，则可行的种方法是：_____

（6）试分析水的沸点不是100℃的可能原因是（写出一种）_____。

【答案】B 18 D 98 不变 提高水的初温 当地的气压小于一个标准大气压

【解析】

（1）在安装、调整实验器材时，要先安装下面的，因为如果先安装上面的，下面不一定合适。所以先固定B装置。

（2）由图1知，此温度计的分度值是1℃，所以此时温度计的示数是18℃。

（3）水在沸腾过程中有大量气泡产生，并且气泡在上升过程中体积逐渐增大，到最后破裂，从里面冒出大量的水蒸气，故D图表示水沸腾。

由表中数据知，水在沸腾时，保持98℃不变，所以此时水的沸点是98℃。

（4）水在沸腾时有以下特点：水沸腾过程中继续对它加热，水的温度将会不变。

（5）要缩短加热时间，可以采用提高水的初温或者给烧杯加盖或者减少水量的办法。

（6）沸点不是100℃的可能原因是当地的气压小于一个标准大气压

练习册系列答案
相关题目

【题目】张华同学在“探究通过导体的电流与其两端电压的关系”的实验时，将记录的实验数据通过整理作出了如图所示的图象．分析图象得出的下列说法中错误的是（　　）

A. 通过导体A的电流与其两端的电压成正比

B. 导体A和B的电阻之比为1∶2

C. 当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1 A

D. 将导体A和B串联时通过A的电流为0.4 A，则导体B两端电压为2 V

【题目】家庭电路中短路故障常用校验灯来查找,其方法是: 断开所有用电器的开关。将一个普通的白炽灯L与那个熔断的熔丝并联,如图所示。闭合总开关,接下来的操作如下表:

开关S1

开关S2

校验灯L

闭合

断开

暗红色(发光不正常)

断开

闭合

正常发光

（1）短路故障发生__________(选填“L1”或“L2”)支路上。

（2）请你在虚线框内画出S1闭合S2断开时的等效电路图。

（______）

【题目】如图所示电路，电源电压为 3V，灯 L1 标有“6V 6W”，灯 L2 标有“3V 3W”，下列有关说法正确的是

A. S2 断开，S1 接 b，L1 可以正常发光

B. S2 断开，S1 接 a，L2 实际功率为 3W

C. S2 闭合，S1 接 b，L2 比 L1 更亮

D. S2 断开，S1 接 a，L2 比 L1 更亮

【题目】在探究“通过导体的电流与电阻的关系”的实验中，所用电源电压恒为10 V．已有的5个定值电阻的阻值分别为20 Ω、30 Ω、40 Ω、50 Ω、60 Ω.

(1)根据图甲所示电路，用笔画线代替导线将图乙所示的实物电路连接完整_________ ．(导线不交叉)

(2)闭合开关前，滑动变阻器的滑片应移至最_______(填“左”或“右”)端．闭合开关后，发现电流表指针无偏转，电压表指针有明显偏转，原因可能是电阻R________(填“短路”或“断路”)．

(3)在实验中，先接入电阻值为20 Ω的电阻，调节滑动变阻器的滑片P至某一位置时，观察到电流表、电压表指针位置如图丙所示，则电流表示数为_______A，电压表示数为_______V，接下来用30 Ω的电阻代替20 Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向_______(填“左”或“右”)滑动．

(4)为了完成实验探究，依次将剩下的3个定值电阻分别接入图乙的电路中，替换前一次接入的定值电阻，调节滑动变器的滑片P至合适位置，再读出电流表的示数，计算出每次接入的定值电阻R的倒数，以电阻的倒数为横坐标，电流I为纵坐标，在坐标系中描点并作出I图线，如图丁所示．由I图线可初步得出结论：在电压一定时，导体中的电流跟导体电阻的倒数成______比；由此进一步得出结论：在电压一定时，导体中的电流跟导体的电阻成_______比．

(5)上述实验中所选滑动变阻器的最大阻值至少为_________Ω.

【题目】如图所示的电路中电源电压保持不变，R1是定值电阻，R2是滑动变阻器。开关闭合后，将滑动变阻器滑片向右移动一小段距离，以下说法正确的是

A. 电压表V2与电流表A的示数都变大

B. 电压表V1与电流表A示数的比值变大

C. 电压表V2与电流表A示数的比值变小

D. 电压表V1与电压表V2示数的比值变大

【题目】“雪龙”号极地考察破冰船是我国最大的极地考察船，破冰船满载时的总质量是2×104t，在普通海域最大航速为10m/s；在1m厚冰层海域破冰最大航速为3.6km/h。（ρ海水＝1.0×103kg/m3，g＝10N/kg）

请你计算：

（1）“雪龙”号在1m厚冰层海域以最大航速匀速行驶1200m需要多长时间？

（2）某次破冰时，破冰船与冰面的接触面积是10m2，冰面受到压力为破冰船满载时总重力的0.1倍，破冰船对冰面的压强是多大？

（3）“雪龙”号补给了100吨的物资后，吃水深度达到8m，则“雪龙”号排开海水的体积增加了多少？

【题目】某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表。在某次水平道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动机向车轮输送，此时，内燃机和电动机共同驱动车辆前进。

（1）向蓄电池充电时，将电能转化为_____能。

（2）在水平道路中速匀速行驶过程中，若平均阻力为1000N，牵引力做的功是多少_____？

（3）在水平道路中速匀速行驶过程中，若该车的效率为53%，此过程最终使蓄电池电能增加了多少能量____？（忽略蓄电池和电动机的热损失，ρ汽油＝0.7×103kg/m3，q汽油＝4.6×107J/kg）

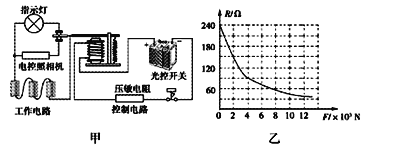

【题目】小华设计了一种“闯红灯违规证据记录器”，用于机动车辆闯红灯时进行拍照记录。电路原理如图甲所示，电路中的光控开关在接受到红光照射时会自动闭合，否则处于断开状态。压敏电阻安装在车辆停止线外，电阻大小会随着所受车辆压力的变化而变化，变化规律如图乙所示。继电器线圈电阻为10Ω，通过的电流达到0.06A时衔铁被吸引。控制电路电源电压为6V。（g取10N/kg）
