题目内容
【题目】如图,弹簧开始处于自然伸长状态,现用10N的推力F推着木板B向右作匀速直线运动,最终将弹簧压缩至最短(木板B始终未接触墙壁、地面与木板B的下表面光滑、B的速度始终大于A的速度)。在此过程中木板B受到摩擦力的方向向____(选填“左”或“右”),木块A受摩擦力的大小为______ N.
【答案】左 10
【解析】
[1]地面与木板B的下表面光滑,说明物体B与地面之间没有摩擦力,物体B向右做匀速直线运动,处于平衡状态,受向右的推力和物体A对B向左的摩擦力是一对平衡力,大小相等,方向相反,即=F=10N;
[2]因为物体间力的作用是相互的,所以物体B对A的摩擦力与物体A对B摩擦力是一对相互作用力,大小相等,方向相反,即==10N,方向向右;。
【题目】为研究“小灯泡和发光二极管亮度相当时,它们消耗电能的快慢”,实验小组设计了如1图所示的电路。
(1)闭合开关,二极管发光,_________(选填“a”或“b”)端是二极管的正极,记录电压表、电流表的示数填写在表格中。
(2)将发光二极管换成小灯泡,调节滑动变阻器,当小灯泡与发光二极管亮度相当时,电流表示数如图2所示为_________A,此时,小灯泡的电功率是_________W。
(3)根据表格中的实验数据可以得到:亮度相当时,消耗电能更快的是_________。
亮度 | 电压U/V | 电流I/A | |
发光二极管 | 相当 | 3.2 | 0.02 |
小灯泡 | 3 |

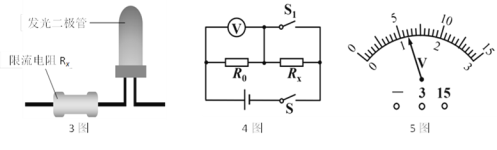

(4)如题3图所示,在使用发光二极管的过程中,为防止通过的电流过大而烧坏,必须串联一个“限流电阻”Rx。为测量Rx阻值的大小,实验小组利用一个阻值为20Ω的定值电阻R0设计了如4图所示的电路进行实验,电源电压保持不变。
a. 闭合开关S、S1,记录电压表示数;
b. 闭合开关S,断开S1,记录电压表示数;
两次实验中,同学们发现电压表指针位置相同,如5图所示。由此可知,实验中,电源电压为____V。当闭合开关S,断开S1时,Rx两端电压为___V,Rx电阻为___Ω。
